En realidad, se trata de un detector de señales que acusa la presencia de oscilaciones de altas frecuencias en un circuito. Con él podemos comprobar si un oscilador o un transmisor está funcionando, e incluso localizar transmisores espías del tipo de FM, por ejemplo.

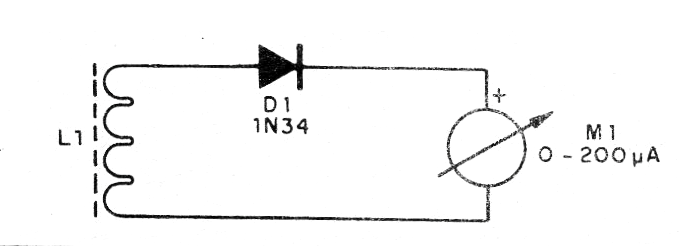

Fácil de montar el circuito utiliza sólo 3 componentes pudiendo ser instalado en una pequeña caja de plástico. Usted podrá llevarlo junto con los demás recursos que se utilizan en espionaje electrónico en un maletín especial. En la figura 1 tenemos el diagrama del aparato.

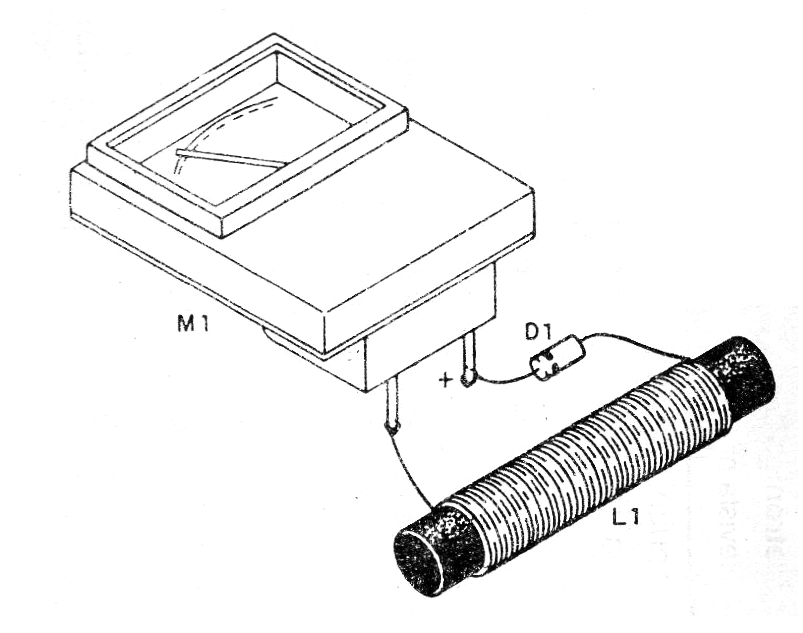

La bobina consta de unas 30 a 50 espiras de hilo fino en un bastón de ferrita y el instrumento es un microamperímetro de 50 uA a 200 uA de fondo de escala.
Para usar, basta con aproximar la bobina del circuito oscilante o que opera con señales de RF para que se dé una indicación de su funcionamiento, si la potencia es suficiente. El ideal es aproximar L1 de las bobinas del circuito en prueba.
Lista de material
L1 - Bobina - ver el texto
D1- 1N34 o equivalente - diodo de germanio
M1 - 50 uA a 200 uA de fondo de escala - microamperímetro
Varios: hilos, soldadura, caja para montaje
