¿Quieres mantener un LED encendido, con bajo consumo de energía, desde la red local de 110 V o 220 V? Si usted necesita este circuito el montaje que describimos es la solución.

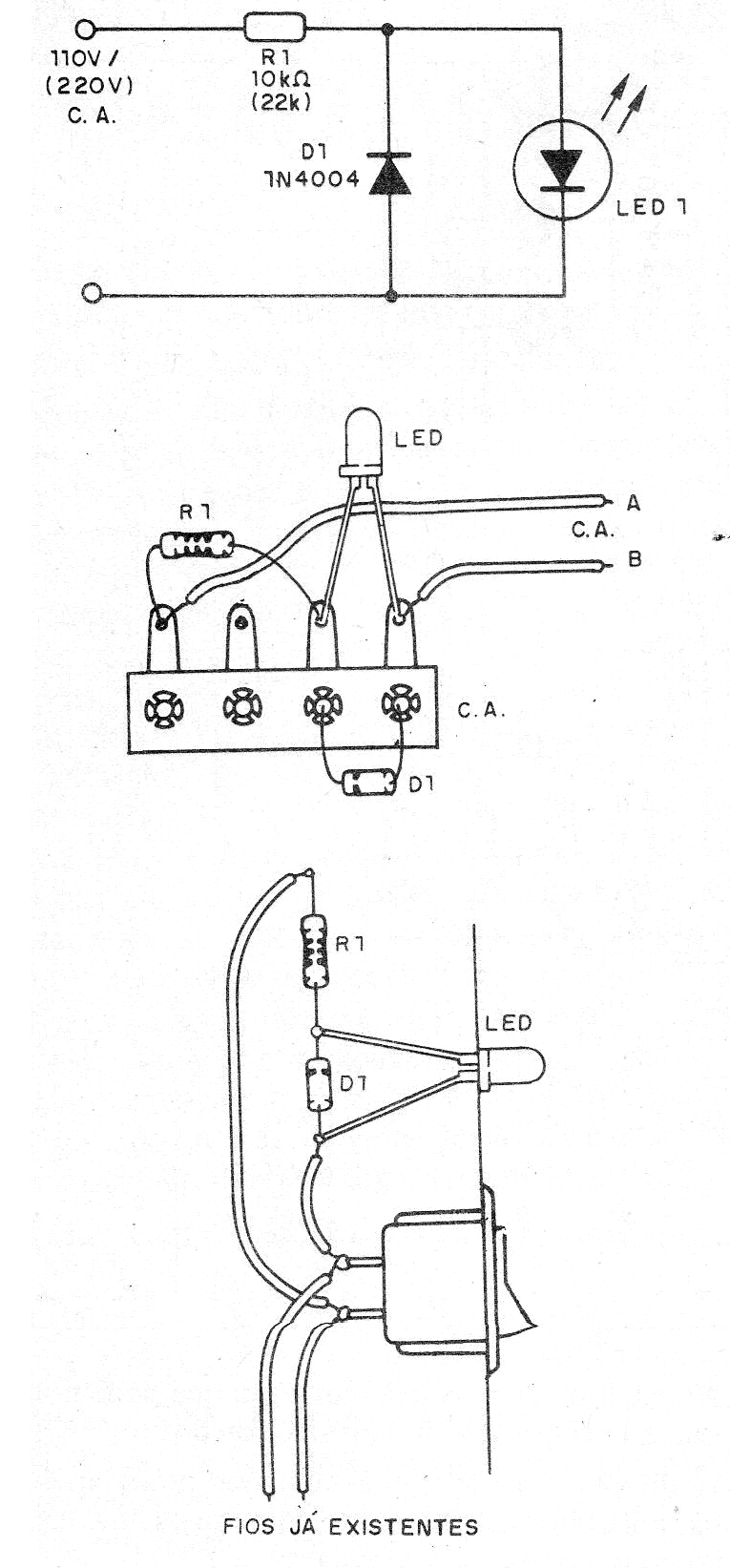

El circuito presentado no utiliza transformador y el consumo es del orden de 1 W en la red de 110 V y 2 W en la red de 220 V. Podemos usar este circuito para embutir en un interruptor, facilitando su ubicación en la oscuridad. En la figura 1 tenemos el circuito, su montaje en un puente de terminales y también como embutir en un interruptor de pared.
El resistor debe ser de 2 W para la red de 110 V y 4 W para la red de 220 V, y el LED puede ser de cualquier color, debiendo observarse su polaridad en la instalación.
Lista de material
D1 - 1N4004 o equivalente - diodo de silicio
LED - LED común de cualquier color
R1 - 10 k ohms x 2 W para la red de 110 V o 22k x 4 W para la red de 220 V
Varios: puente de terminales, hilos, soldadura, etc.
