Con este circuito usted puede descubrir si un circuito está recibiendo la tensión continua de alimentación en el rango de 3 a 12 V. El circuito también indica la polaridad, pudiendo alertar sobre eventuales problemas de funcionamiento por la inversión de la alimentación.
El circuito es extremadamente simple y puede instalarse en una caja plástica. Se trata de un montaje ideal para el laboratorio, pues puede ser utilizado por los alumnos y profesores con facilidad en sustitución de un multímetro que además de ser más caro, es más sensible a posibles errores de utilización.
Lo que el circuito hace es indicar la presencia de la tensión por el encendido de un LED de acuerdo con la polaridad. Si la punta roja está en el positivo y la negra en la negativa, el LED1 verde debe encenderse. Si hay inversión, el LED2 rojo se enciende.
Si el circuito es alimentado por tensión alterna (hasta 12 V), los dos LED se encienden. Si ningún LED se enciende, no hay tensión en el circuito.

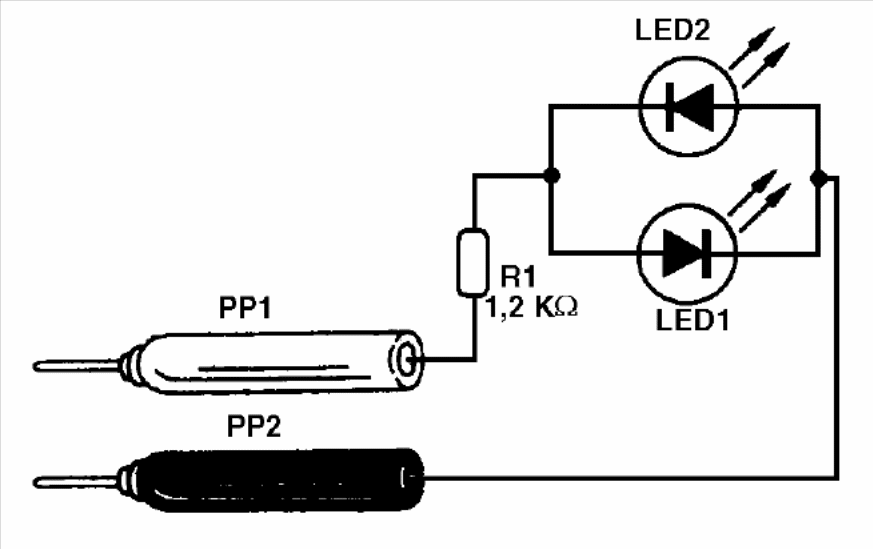

En la figura 1 tenemos el diagrama del indicador.

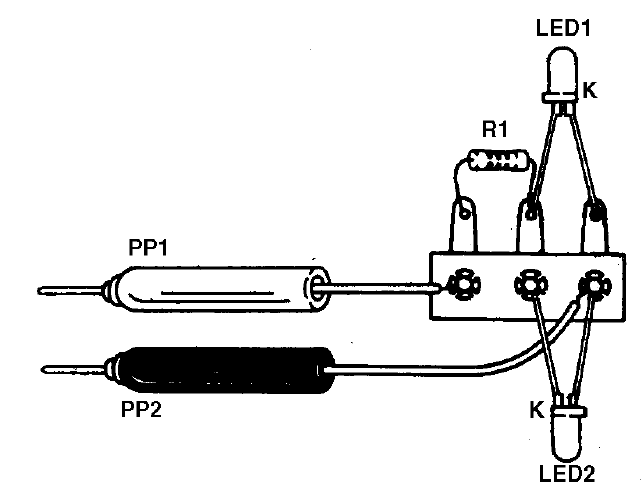

En la figura 2 tenemos su montaje usando un pequeño puente de terminales aislados.
En el montaje, observe la polaridad de los LED.
Lista de material
LED1, LED2 - LED rojo y verde
PP1, PP2 - Extremidades de prueba roja y negra
R1- 1k2 x 1/8 W - resistor (marrón, rojo, rojo)
Varios:
Hilos, soldadura, puente de terminales, cajita para montaje, etc.
