Describimos el montaje de una simple fuente de alimentación para el laboratorio de física, química e introducción a la electrónica que puede ser usada con ventaja en relación a las pilas, en la alimentación de proyectos simples. La fuente de bajo costo no se estabiliza, pudiendo alimentar aparatos que requieran de 6 a 8 V y corrientes entre 300 y 500 mA, según el transformador usado.
La fuente no se estabiliza y su protección se puede realizar con la adición de un fusible de entrada de 500 mA. Con su montaje en una cajita, y dos bornes para conexión de los aparatos alimentados, ella podrá ser usada con facilidad en el laboratorio.
La presencia del transformador garantiza la seguridad que impide que los golpes puedan ser causados en el caso de un eventual toque en las partes del circuito alimentado.

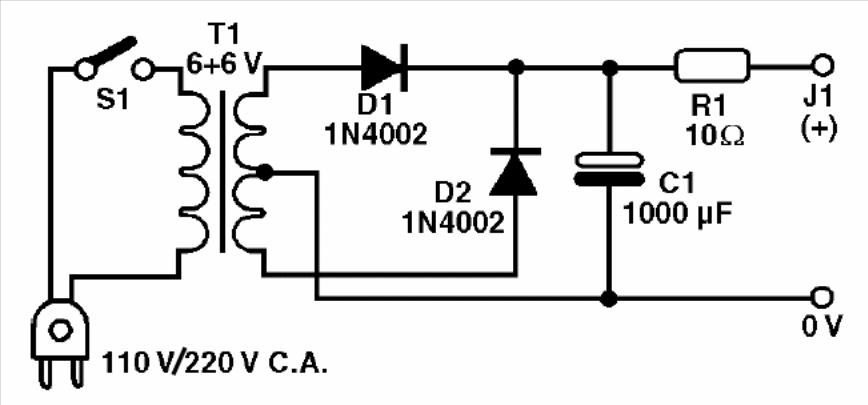

En la figura 1 tenemos el circuito completo de la fuente.

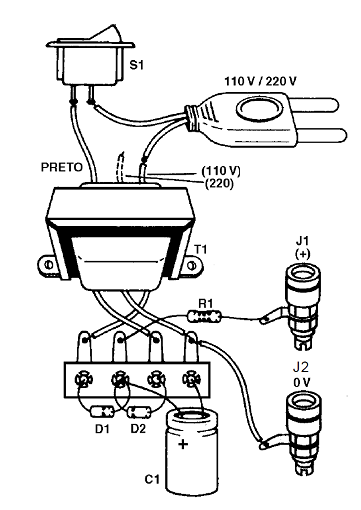

En la figura 2 tenemos su montaje en un puente de terminales, pudiendo ser utilizadas otras técnicas, como el uso de una placa de circuito impreso.

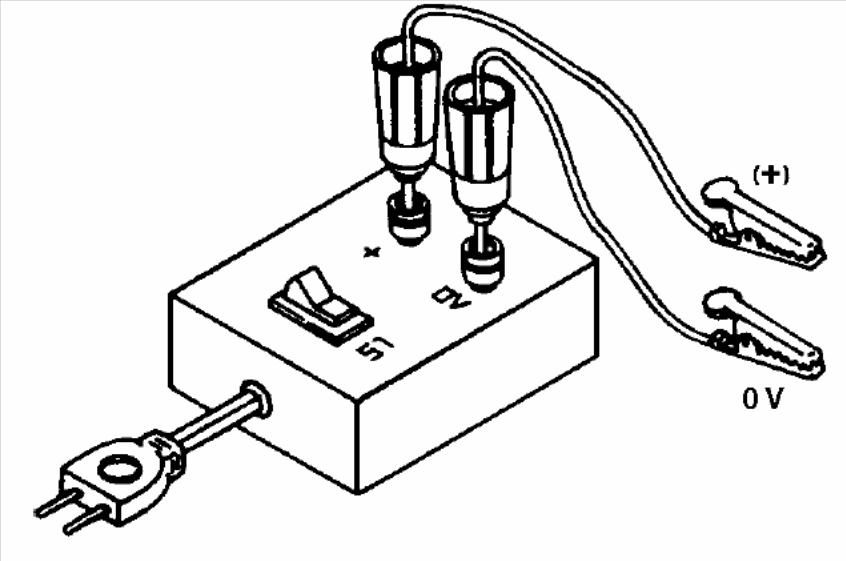

En la figura 3 tenemos el montaje en una cajita de plástico.
Dos cables con enchufe y garras facilitan el uso de la fuente en la alimentación de proyectos experimentales.
Lista de material
D1, D2 - 1N4002 o 1N4004 - diodos de silicio
T1 - Transformador con primario de 110 V o 220 V y secundario de 6 + 6 V y corriente entre 300 y 500 mA
C1 - 1 000 uF x 12 V o más - capacitor electrolítico
J1, J2 - Bornes rojo y negro
S1 - Interruptor simple
R1 - 10 ohms x 5 W - resistor
Varios:
Cable de alimentación, cables, caja para montaje, puente de terminales, etc.
