Este sensible relé de luz puede ser accionado a una buena distancia por una linterna, funcionando como un mando a distancia. Otra aplicación es en alarmas, accionando una sirena cuando la luz de un local es encendida.
El circuito funciona tanto con relés de 6 V como 12 V y el sensor es un LDR común. El ajuste de sensibilidad se realiza a través de un trimpot o de un potenciómetro.
El circuito puede ser alimentado por pilas o fuentes. No se recomienda pilas si el relé se energiza durante mucho tiempo, ya que en esta condición el consumo es mayor.
En la figura 1 tenemos el circuito completo del aparato.

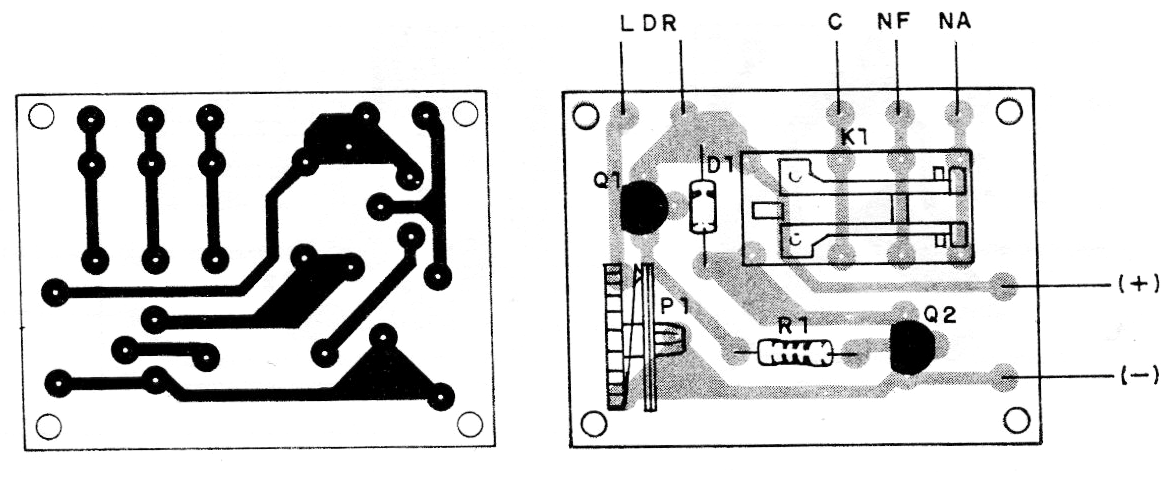

En la figura 2 tenemos una sugerencia de placa de circuito impreso.
Lista de material
Q1, Q2 - BC548 o equivalente - transistores NPN de uso general
D1- 1N4148 - diodo de silicio
LDR - LDR común
K1- - Relé sensible de 6 ó 12 V
P1- 100k ohms - trimpot o pote
R1 - 100 k ohms x 1/8 W - resistor - marrón, negro, marrón
Varios:
Placa de circuito impreso, fuente de alimentación o pilas, hilos, soldadura, caja para montaje, etc.
