Este es un montaje para quien está aprendiendo electrónica o necesita un circuito simple que haga que dos LED parpadeen alternativamente. El circuito es alimentado por 4 pilas o auriculares y utiliza sólo dos transistores y algunos componentes pasivos.

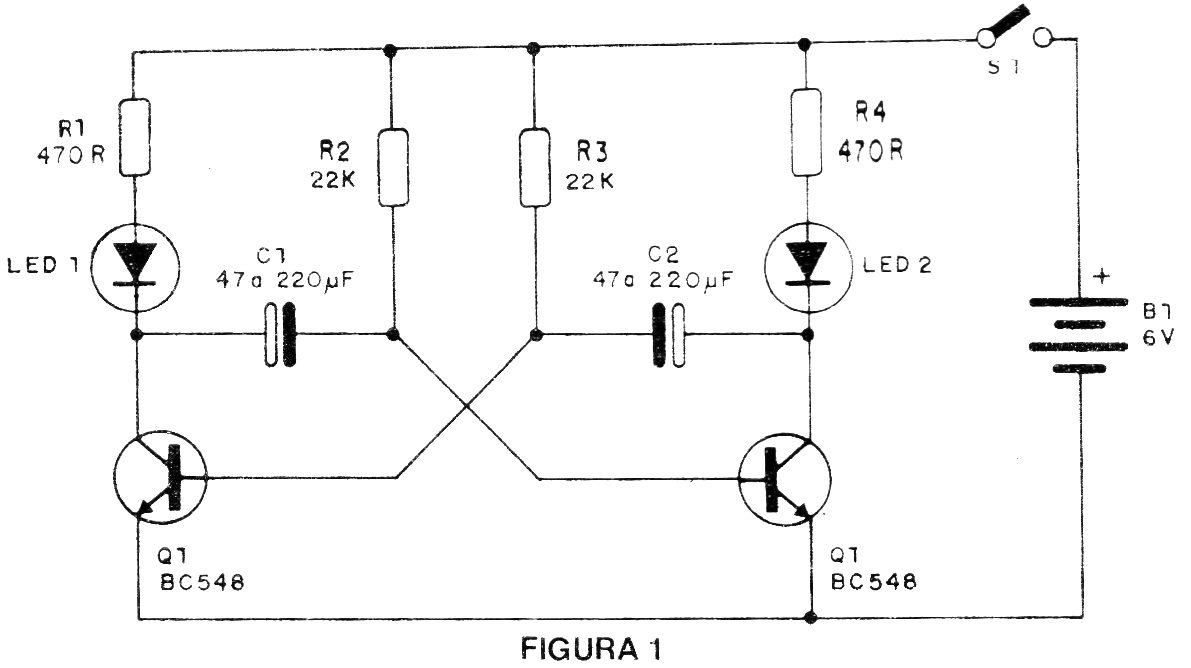

Lo que tenemos es un multivibrador asequible cuya frecuencia es determinada básicamente por los capacitores C1 y C2. Si estos condensadores tienen valores pequeños (47 uF), los intermitentes serán rápidos y si tienen valores mayores (220 uF o 470 uF), los parpadeos serán más lentos. En este rango de valores usted puede experimentar los capacitores que desee.
El brillo de los LED se da por R1 y R4, pero no es conveniente reducir a menos de 470 ohms estos resistores. Con valores mayores tendremos menor brillo y menor consumo de energía de las pilas.
Los resistores R2 y R3 tampoco son críticos, pudiendo ser experimentados valores entre 15k y 47k.

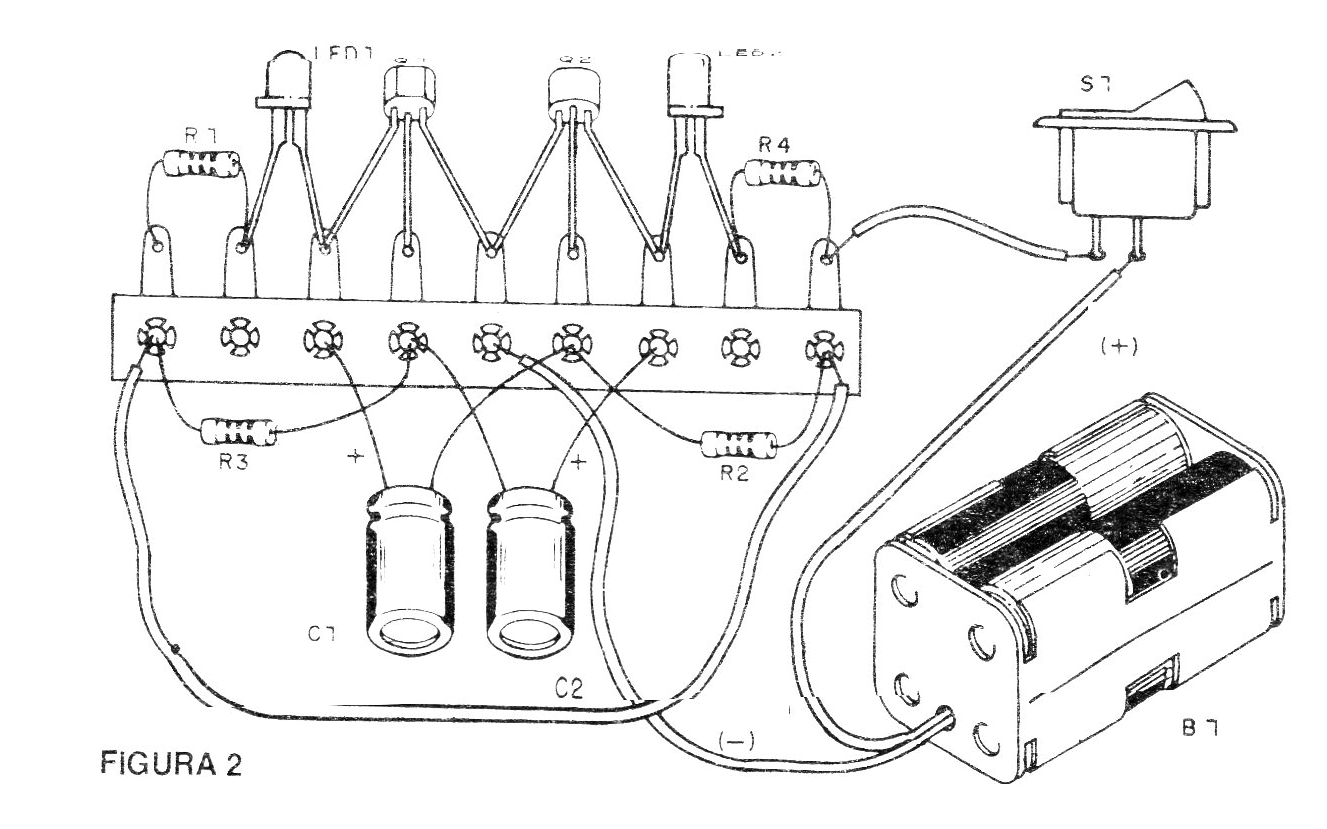

En la figura 2 tenemos el montaje en un puente determinado. En este montaje hay que observar la posición de los transistores, polaridad de los LED y capacitores además de la batería.
Instale su parpadeante en una caja plástica para mayor facilidad de uso.
Lista de materiales
Q1, Q2 - BC548 o equivalente - transistores NPN de uso general
LED1, LED2 - LEDs comunes de cualquier color.
C1, C2 - capacitores electrolíticos para 6 V o más - ver texto
B1 - 6 V - 4 pilas pequeñas
S1 - Interruptor simple
R1, R4 - 1 k ohms - resistores (marrón, negro, rojo)
R2, R3 - 22k ohms - resistores (rojo, rojo, naranja)
Varios:
Puente de terminales, soporte para 4 pilas pequeñas, cables, caja para montaje, etc.
