Este circuito utiliza sólo 3 componentes siendo de gran utilidad en la bancada de muchos experimentadores, estudiantes, profesores e incluso del técnico reparador. Con él podemos saber cuál es el polo positivo o negativo de un eliminador de pilas, fuente de alimentación o circuito en reparaciones, lo que puede ser muy importante para su integridad.
La única exigencia para su utilización es que la tensión a ser identificada por la polaridad esté entre 2 y 12 volts, pues por encima de eso la corriente puede ser excesiva en el LED, poniendo en riesgo su integridad.

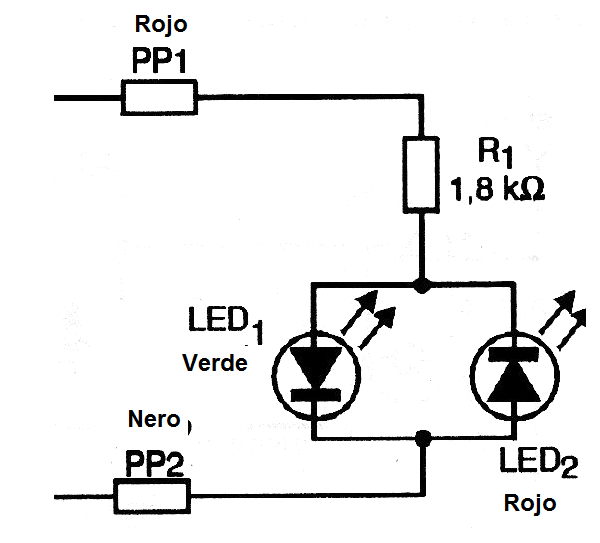

Tenemos como indicadores dos LEDs, encendiendo uno u otro si la tensión es continua, dependiendo de la polaridad. Si se cambia la tensión, se encienden los dos LED. En la figura 1 tenemos el circuito completo de nuestro indicador de polaridad.
En la figura 2 tenemos la disposición de los componentes en un puente de terminales que cabe fácilmente en una caja plástica de dimensiones bastante modestas.
Las puntas de prueba deben ser negras y rojas para identificar la polaridad. La resistencia puede ser de 1/8 W o mayor y los LED deben ser de diferentes colores, preferiblemente un rojo y un verde.
El circuito no necesita fuente de alimentación, pues la propia tensión del circuito en prueba es usada para su accionamiento.
El uso del indicador es muy simple: basta con colocar las puntas de prueba en las salidas del circuito en prueba. Si el LED verde enciende entonces la polaridad de las puntas coincide con la del circuito: roja para el positivo y negra a la negativa.
Si el LED rojo se enciende, entonces la polaridad está invertida, es decir, la punta de prueba negra, que está en el positivo.
El circuito no funciona con tensiones menores de 2 volts porque este es el valor mínimo que el LED verde necesita para encenderse.
LISTA DE MATERIAL
LED1 - LED verde común
LED2 - LED rojo común
R1 - 1,8k ohms o 2,2k ohms - resistor (marrón, gris, rojo o rojo, rojo, rojo)
PP1, PP2 - Extremidades de prueba negra y roja
Varios:
Puente de terminales, caja para montaje, hilos, soldadura, etc.
