Describimos el montaje de un sensible galvanómetro, que puede acusar la circulación de cadenas muy débiles en experiencias de electricidad y electrónica. Construido totalmente con material improvisado, puede servir perfectamente para un excelente trabajo escolar.
Los galvanómetros son instrumentos que acusan la circulación de corrientes eléctricas muy débiles y eventualmente determinan su sentido de circulación.
El galvanómetro descrito en este artículo funciona basado en el efecto magnético de la corriente eléctrica, descubierto por Oersted. Una corriente, circulando por una bobina, crea un campo magnético que, actuando sobre un pequeño imán, causa su movimiento y con ello la deflexión de una aguja.
La bobina se puede enrollar con hilo común o hilo esmaltado y cuanto más vueltas, mayor será la sensibilidad. El imán puede ser aprovechado de cualquier objeto o juguete que lo posea desde que lo suficientemente pequeño para caber en el interior de la bobina.
Montaje

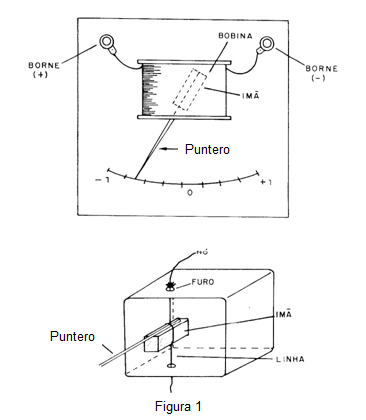

En la figura 1 tenemos el montaje completo de ese galvanómetro, tomando una base de madera de 20 X 20 cm como punto de partida.
El carrete para enrollar la bobina puede ser aprovechado de un viejo transformador fuera de uso. Enrolle al menos 50 vueltas de hilo, que puede ser esmaltado fino o común. Se puede incluso aprovechar la bobina de baja tensión del transformador.
Los bornes B1 y B2 sirven para conectar el galvanómetro al circuito externo. Si usa un cable esmaltado, raspe en el punto en que el soldar en el terminal del poste.
El puntero se pega en una pequeña barra de imán que se atasca en el interior de la bobina, como muestra el dibujo. Este puntero debe tener de 5 a 7 cm de longitud y ser hecho con hilo de cobre rígido no muy grueso.
Tira el hilo que sujeta el imán en el interior de la bobina de modo que quede en la posición de cero de la escala. Asegúrese de que el movimiento del puntero es libre de -1 a +1.
Prueba

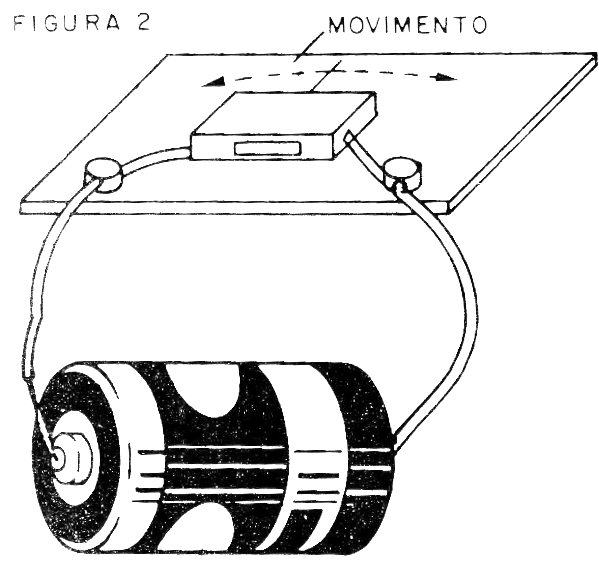

La prueba de funcionamiento es simple. Conecte una pila momentáneamente en los terminales del galvanómetro, como se muestra en la figura 2.
En el momento en que se realiza la conexión, el puntero debe moverse rápidamente a p +1 o -1, según la polaridad de la pila
Determinación de la sensibilidad
Para las experiencias como galvanómetro es interesante saber cuál es su sensibilidad.

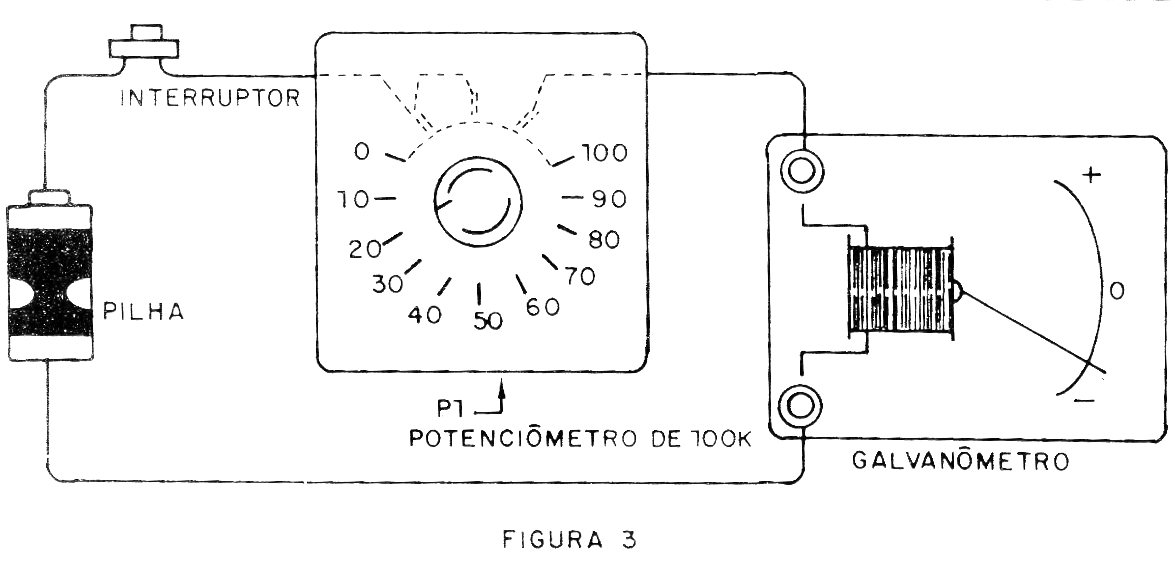

Para ello, montamos el circuito de la figura 3 que consta de una pila, el galvanómetro, un interruptor de presión y un potenciómetro lineal de 47k.

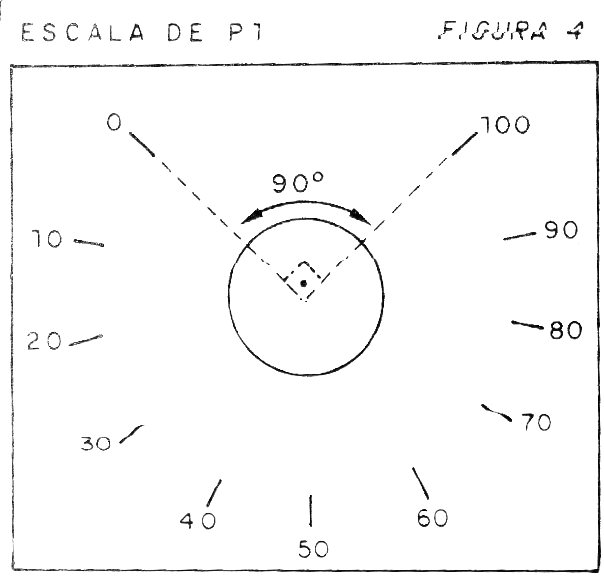

Divisa la escala del potenciómetro en partes iguales que corresponden a 1/10 del valor de su resistencia. Suponiendo la utilización de un potenciómetro de 100k tendremos divisiones de 10k, como muestra la figura 4.
Coloque el potenciómetro en la posición de menor resistencia y presione el interruptor. La aguja se moverá.
A continuación, aumente la resistencia inicialmente a 10k y presione el interruptor. La aguja debe moverse con menor intensidad.
Continúe haciendo lo mismo en las posiciones sucesivas, hasta que la aguja ya no tenga un movimiento perceptible. Anote la resistencia en la que puede ver el movimiento más pequeño de la aguja. Supongamos que es 60k.
Para obtener la sensibilidad, divida 1,5 V, que es la tensión de la pila por 60 ..
Tendremos: I = 1/60
I = 0,025 miliamperios o 25 microampères
La sensibilidad de este galvanómetro permite entonces que se detecten corrientes a partir de 25 millonésimas de amperio.
Lista de materiales:
De 30 a 50 metros de alambre esmaltado
1 base de madera
1 carrete
1 imán
2 bornes
1 puntero
Varios:
Soldadura, tornillos, etc.
