Un viejo transformador de salida sacado de alguna radio transistorizada antigua que ya no funciona es la base de este simple proyecto experimental.

Se trata de un oscilador de audio, es decir, un circuito que produce un sonido continuo cuya frecuencia es controlada por el potenciómetro P1.

El circuito puede ser alimentado con 3 o 6 V (2 o 4 pilas pequeñas) y el transistor usado no necesita ser necesariamente el BC548. Cualquier NPN de uso general sirve e incluso PNP si la polaridad de las pilas es invertida.

El transformador de salida se puede identificar fácilmente en un radio, ya que es el que está conectado al altavoz. En la figura 1 tenemos el diagrama del oscilador.

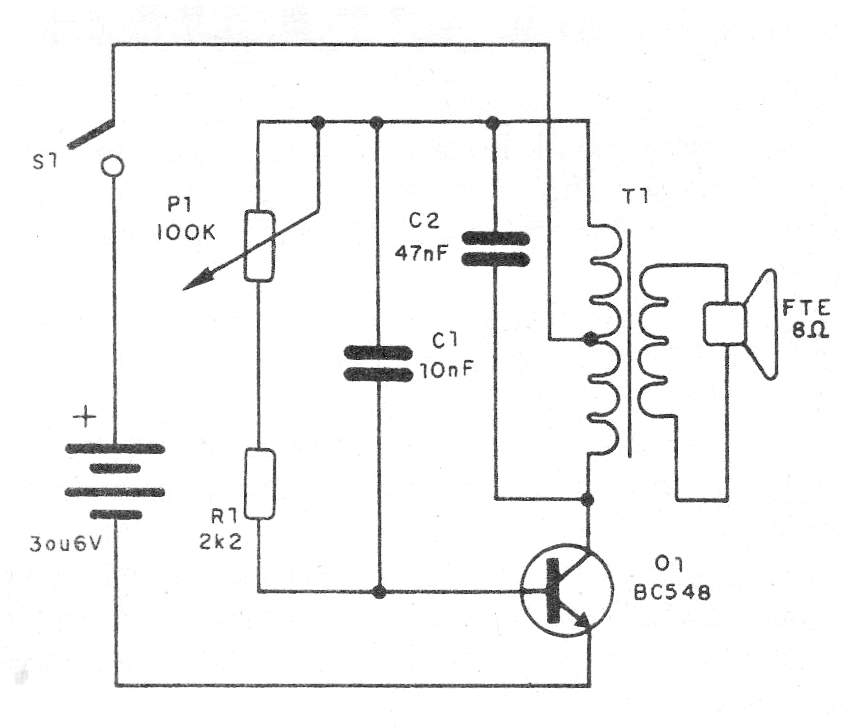

Figura 1- Diagrama del oscilador
Figura 1- Diagrama del oscilador | Clique na imagem para ampliar |

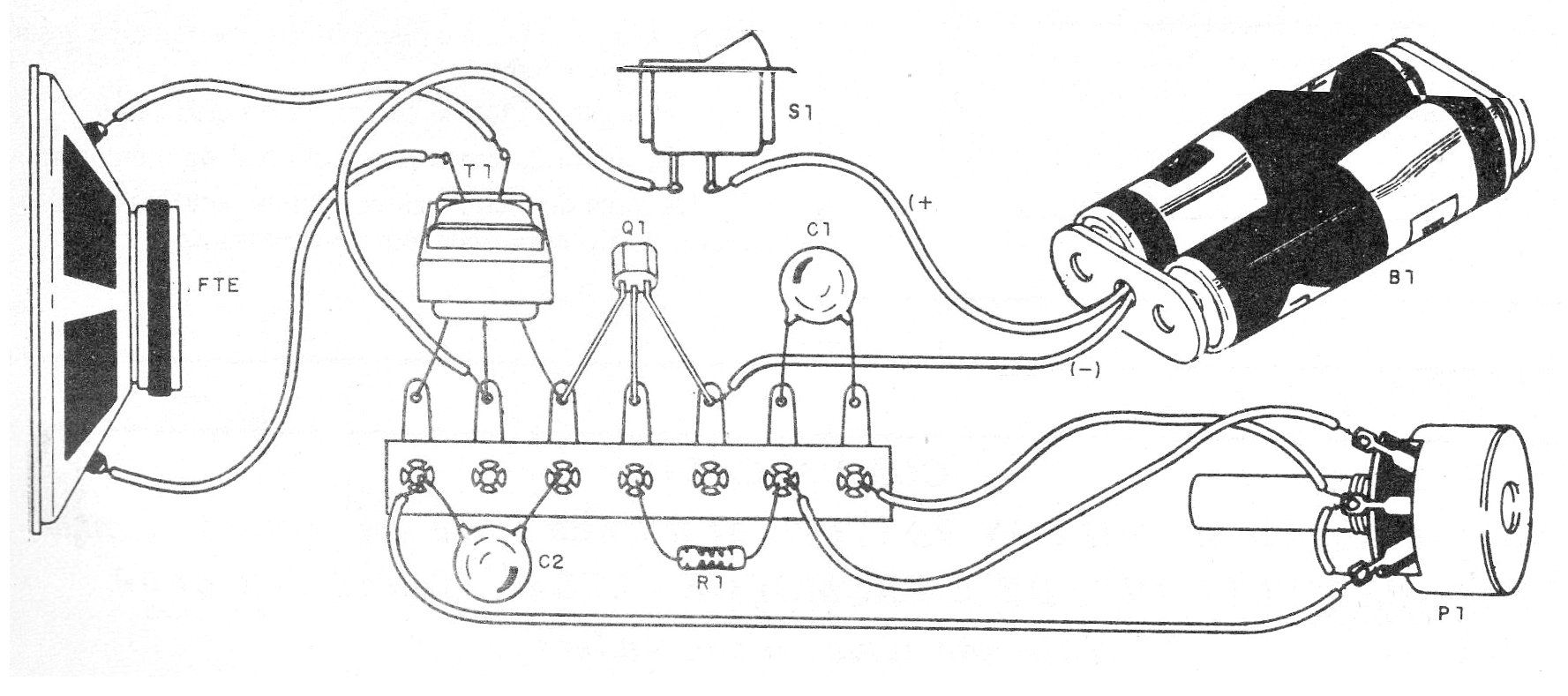

Figura 2- Montaje de los componentes en un puente de terminales
Figura 2- Montaje de los componentes en un puente de terminales | Clique na imagem para ampliar |





En el montaje, observe la posición del transistor y la polaridad de las pilas. C2 debe cambiarse si el circuito no se mueve correctamente.





Lista de material



Q1- Cualquier transistor NPN de uso general (BC548)

T1- Transformador de salida para transistores

S1- Interruptor simple

B1- 2 o 4 pilas pequeñas

FTE - 4 ó 8 ohms - altavoz

P1- 100 k ohms - potenciómetro

R1 - 2k2 x 1/8 W - resistor - rojo, rojo, rojo

C1 - 10 nF - capacitor de cerámica o poliéster

C2 - 47 nF - capacitor de cerámica o poliéster

Varios: puente de terminales, soporte de pilas, hilos, soldadura, etc.
