Es un montaje ultra simple que usted puede hacer con componentes de chatarra. Se trata de un intercomunicador experimental simple. Con la tecla S2 en una posición usted habla en un altavoz y el otro reproduce. Con S2 en la otra posición, invierte las funciones.
El circuito es alimentado por 4 pilas comunes y el transistor puede ser de cualquier tipo de uso general PNP como, por ejemplo, 2SB175, BC307, OC74, BC558, etc.

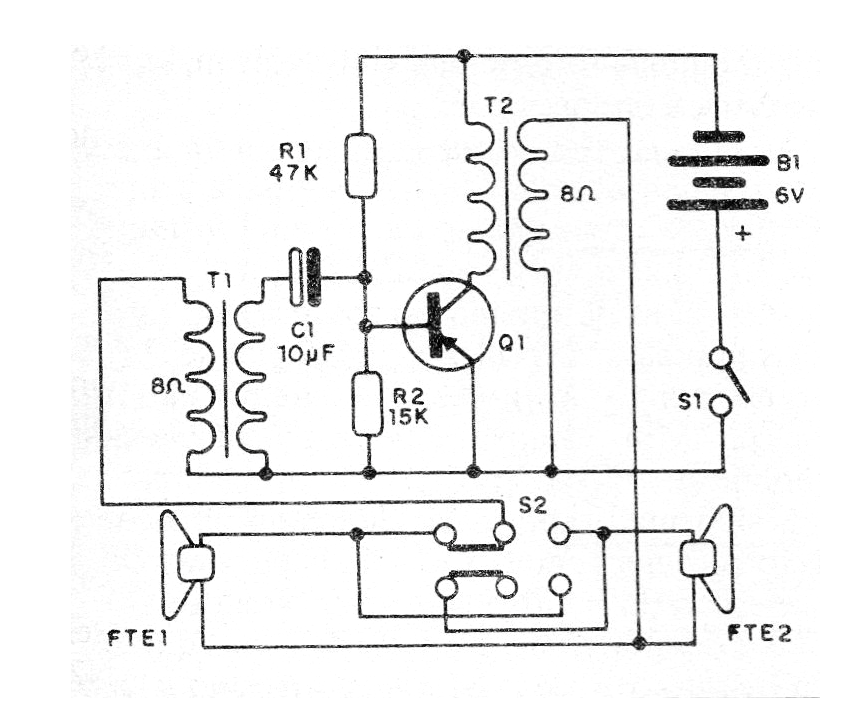

Los transformadores pueden ser aprovechados de radios antiguos transistorizados fuera de uso, pero deben ser del tipo de salida, o sea, que están conectados a los altavoces en los circuitos originales. En la figura 1 tenemos el circuito completo de este simple intercomunicador.

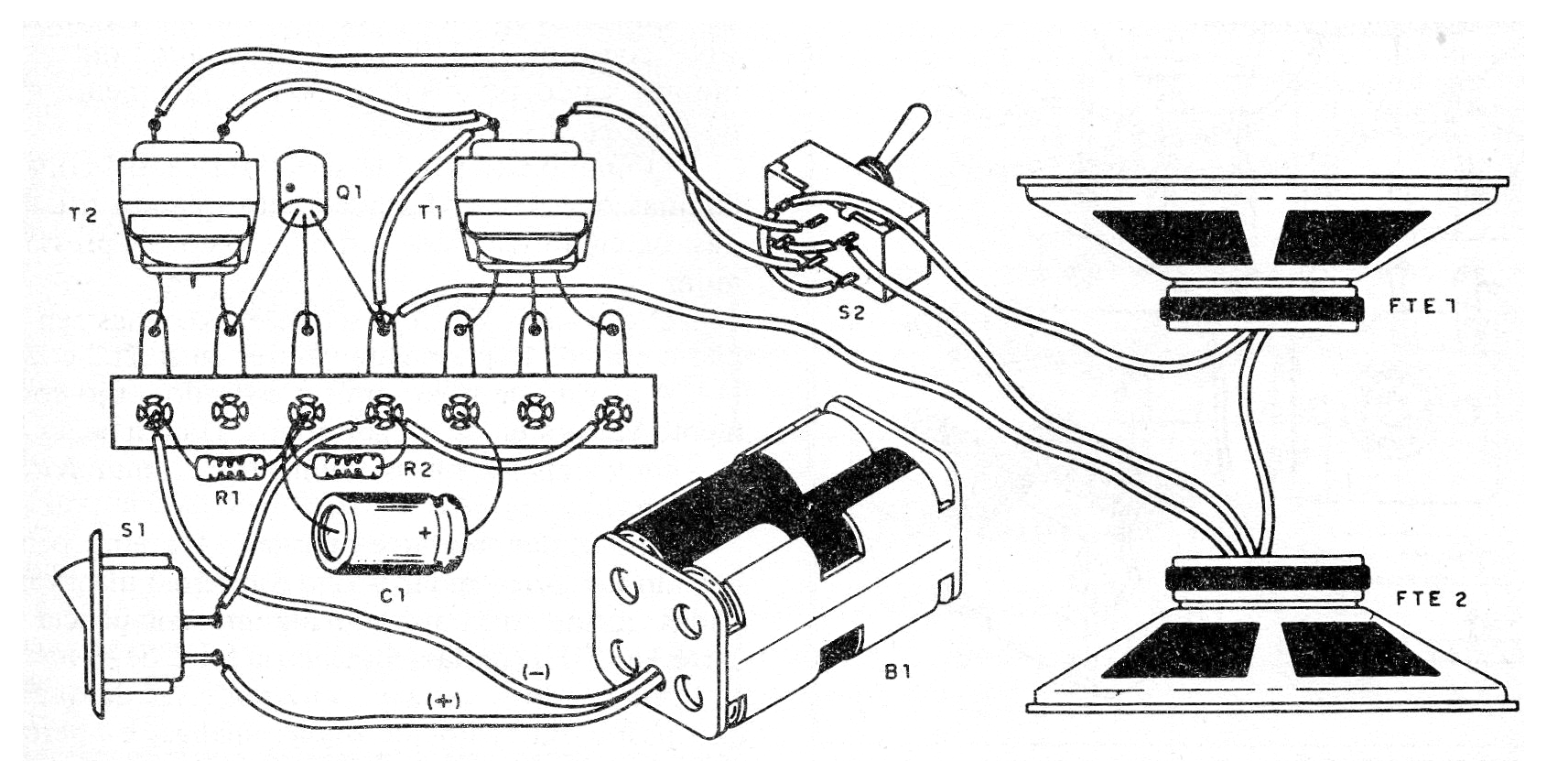

En la figura 2 tenemos el montaje del aparato sobre la base de un puente de terminales.
El cable de conexión al altavoz remoto puede tener hasta 10 metros de longitud. El volumen obtenido dependerá de la ganancia del transistor usado y de las características de los transformadores.
Los resistores son de 1/8 W y el capacitor no es crítico pudiendo tener de 4,7 a 22 uF de capacitancia. La tecla S2 sirve para la función hablar / oír. Usted debe cambiar de posición la clave cuando pasa de la función de hablar para oír en un altavoz.
Los altavoces pueden ser de cualquier tipo, dándose preferencia a los pequeños, de 5 cm, pues deben ser manejados con mayor facilidad, siendo colocados en el oído, o como micrófonos.
Lista de material
Q1- Cualquier transistor PNP de uso general
FTE1 , FTE2 - altavoz pequeño
T1, T2 - Transformadores de salida - ver texto
B1- 6 V - 4 pilas pequeñas
S1- Interruptor simple
S2- Llave de 2 polos x 2 posiciones
C1 - 10 uF - capacitor electrolítico
R1- 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja
R2 - 10 k ohms x 1/8 W-resistor - marrón, violeta, naranja
Varios: puente de terminales, soporte de pilas, hilos, soldadura, caja para montaje, etc.
