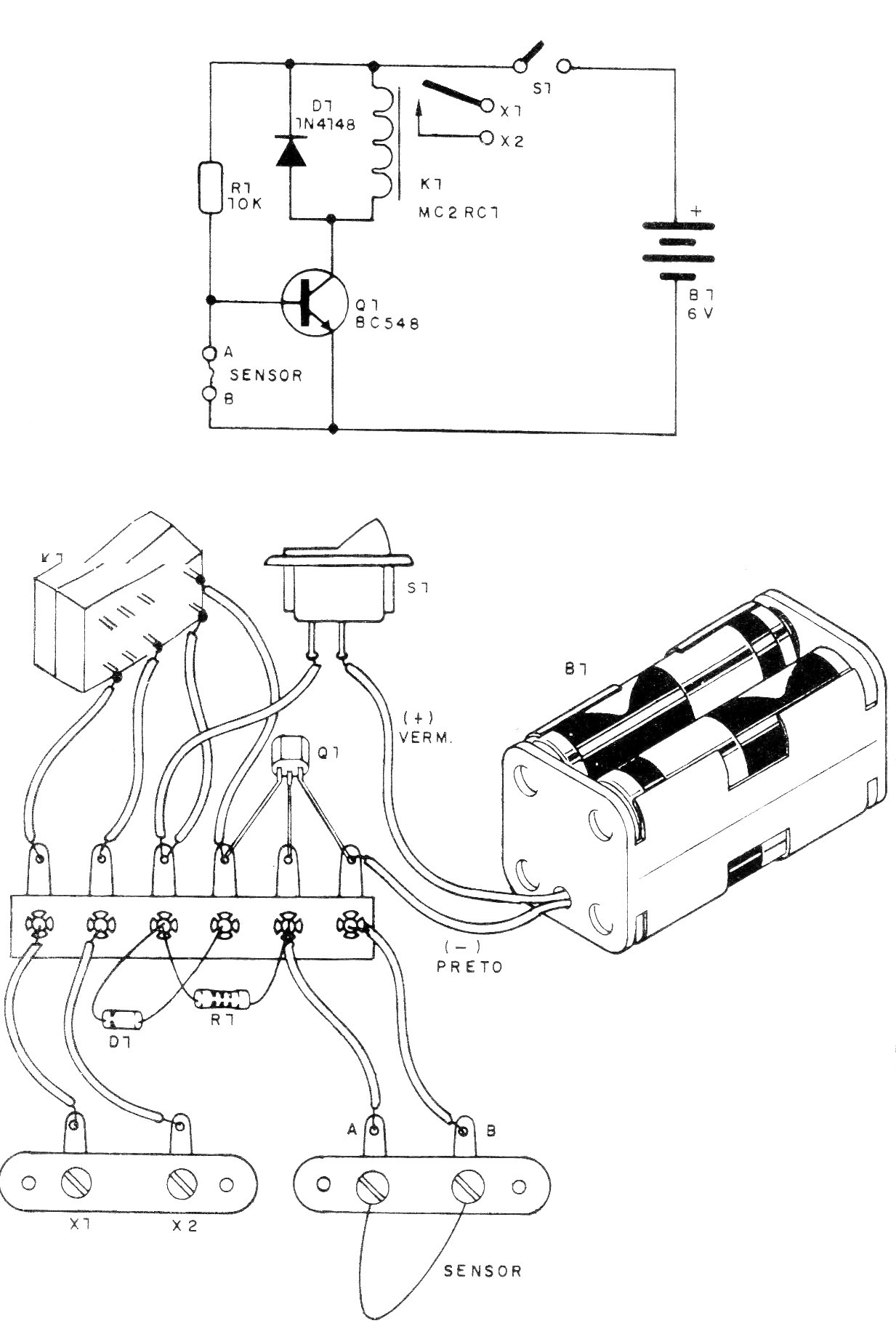

Describimos un proyecto de alarma de 1 transistor de bajo consumo de energía, sirviendo para residencias y objetos. Cuando el cable fino usado como sensor se interrumpe, el relé cierra accionando un sistema de advertencia conectando entre X1 y X2.
El hilo conectado entre A y B, que queda atrapado en una ventana, puerta u objeto, mantiene el transistor en corte, de modo que el relé permanece desactivado. Con la interrupción del cable sensor, el transistor conduce y el relé se cierra, accionando la alarma.
En la condición de espera, el consumo del circuito es extremadamente bajo, lo que posibilita el uso de pilas, que tendrán una durabilidad muy grande.
En el montaje, observe la polaridad de las pilas, la posición del diodo D1 y del transistor.
El cable sensor puede ser un alambre de cobre fino o alambre. Habla experiencias en el sentido de encontrar la longitud ideal.
Si desea, puede utilizar varios cables sensores en serie, enlazándolos en objetos o en lugares que deben protegerse.
Lista de materiales
Q1 - BC548 - transistores NPN de uso general
F1- 1N4148 o equivalente - diodo de uso general
R1- 10k ohms x 1/8 W-resistor (marrón, negro, naranja)
K1 - Relé Metaltex de 6 V
B1 - 4 pilas pequeñas o medianas
Varios:
Hilos, soldadura, puente de terminales, soporte para 4 pilas, etc.
