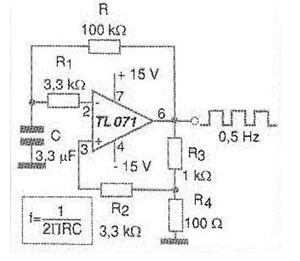

El circuito mostrado en la figura 1 es sugerido por Texas Instruments y se basa en su amplificador operacional JFET TL071, generando señales rectangulares de 0,5 Hz.
Otros amplificadores de la misma serie se pueden utilizar como TL081, TL072, TL082, etc. en la misma configuración.
El valor de C puede ser modificado para generar otras frecuencias, conforme fórmula dada junto al diagrama.
La alimentación debe realizarse con una fuente simétrica de 15 V.

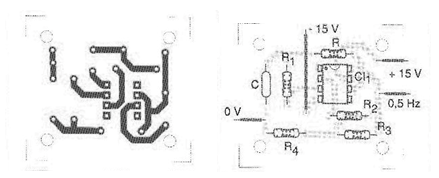

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de este oscilador.
Lista de material
CI-1 - TL071 - amplificador operacional
R - 100 k ohms x 1/8 W - resistor - ver texto
C - 3,3 uF - capacitor - ver texto
R1, R2 - 3,3 k ohms x 1/8 W - resistores
R3 - 1 k ohms x 1/8 W - resistor
R4 - 100 ohms x 1/8 W - resistor
Varios:
Fuente de alimentación simétrica, placa de circuito impreso, hilos, soldadura, etc.
