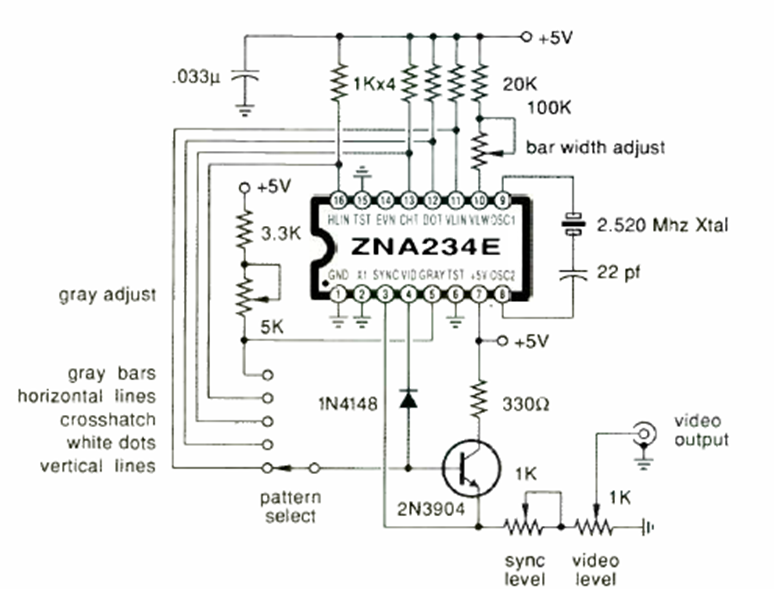

Este generador de patrones para TV analógica monocromática se encontró en la edición de julio de 1991 de la revista Radio Electronics. El circuito genera una tensión que debe aplicarse a un modulador.
| Clique na imagem para ampliar |
Este generador de patrones para TV analógica monocromática se encontró en la edición de julio de 1991 de la revista Radio Electronics. El circuito genera una tensión que debe aplicarse a un modulador.
