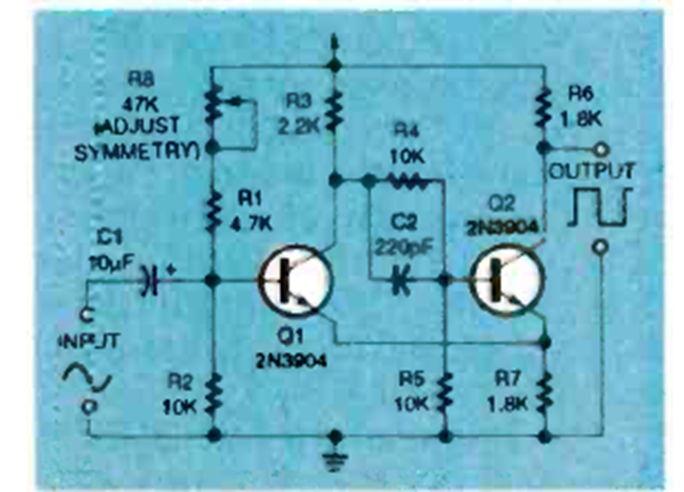

Este disparador Schmitt, que convierte señales rectangulares en cuadradas, se encontró en la edición de enero de 1994 de la revista Electronics Now. El circuito utiliza transistores comunes de propósito general.
| Clique na imagem para ampliar |
Este disparador Schmitt, que convierte señales rectangulares en cuadradas, se encontró en la edición de enero de 1994 de la revista Electronics Now. El circuito utiliza transistores comunes de propósito general.
