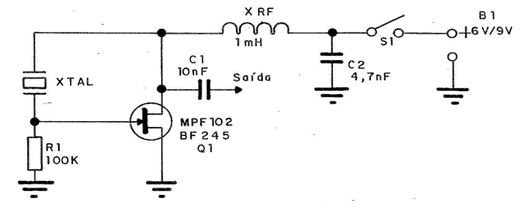

El circuito de la figura puede servir de base para transmisores, frecuencímetros u otros instrumentos, e incluso para probar cristales, generando una señal cuya frecuencia puede alcanzar los 30 MHz, dependiendo del cristal utilizado.
La potencia de la señal de salida es buena, llegando a más de 3 Vrms, y la alimentación se puede realizar con tensiones de 6 a 9V. El FET puede ser de cualquier tipo de unión y el cristal puede tener frecuencias desde 100 KHz hasta 30 MHz. El consumo del circuito es del orden de 2 mA.
Material:
Q1 – BF245 o MPF102 – FET de juntura
XTAL – 100 kHz a 30 MHz – cristal
XRF – 1 mH – choque
R1 – 1 M ohms – resistor
C1 – 10 pF – cerâmico
C2 – 4,7 nF – cerâmico
Diversos:
Placa de circuito impreso, hilos, etc.
