Interruptor de tono 4046 (CIR25792S)

Written by: Newton C. Braga
Category: Banco de circuitos

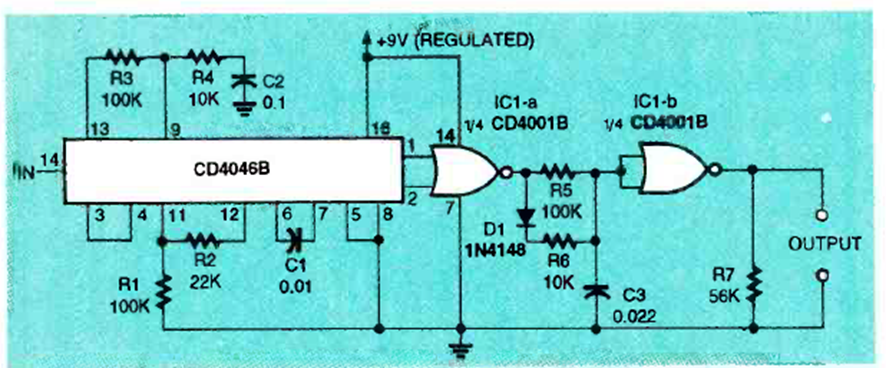

Encontramos este circuito en la edición de octubre de 1994 de la revista Electronics Now. El circuito utiliza un PLL 4046 ahora poco común y las puertas de un CMOS 4001.




| Clique na imagem para ampliar |
