Simulador de llave (CIR26033S)

Written by: Newton C. Braga
Category: Banco de circuitos

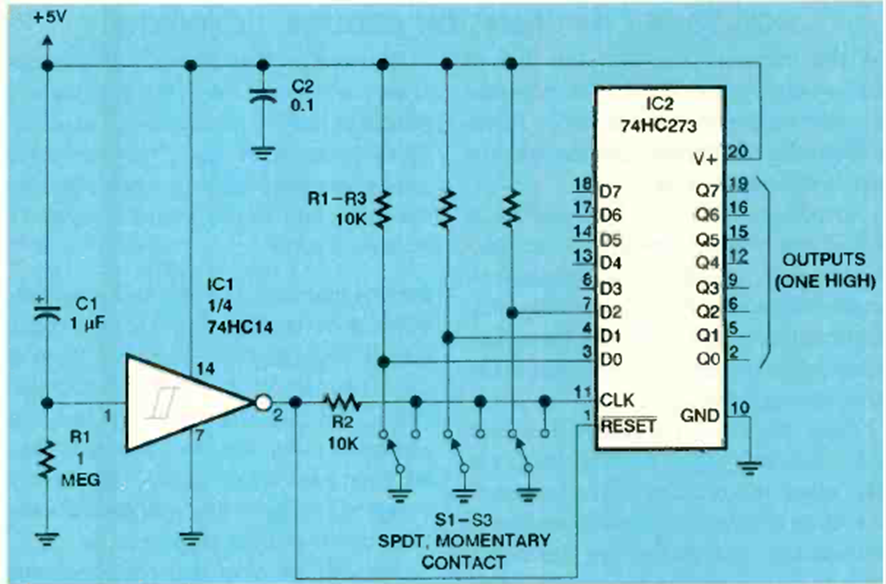

Este circuito simula un interruptor multiposición a través de botones de programación. El circuito es de una revista Electronics Now de septiembre de 1998.




| Clique na imagem para ampliar |
