Preamplificador 792 o 592 (CIR25491S)

Written by: Newton C. Braga
Category: Banco de circuitos

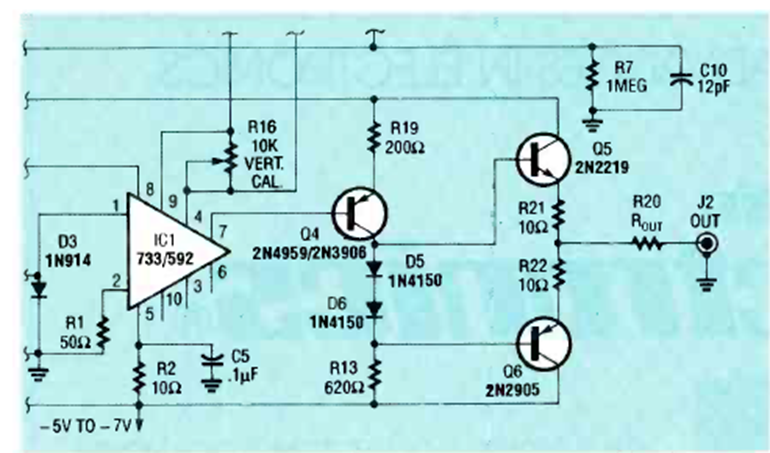

Encontramos este circuito en una revista Radio Electronics de junio de 1992. El circuito tiene una etapa de potencia y se utiliza con señales de TV de vídeo de 4,5 MHz.




| Clique na imagem para ampliar |
