Amplificador de puente LM386 (CIR25325S)

Written by: Newton C. Braga
Category: Banco de circuitos

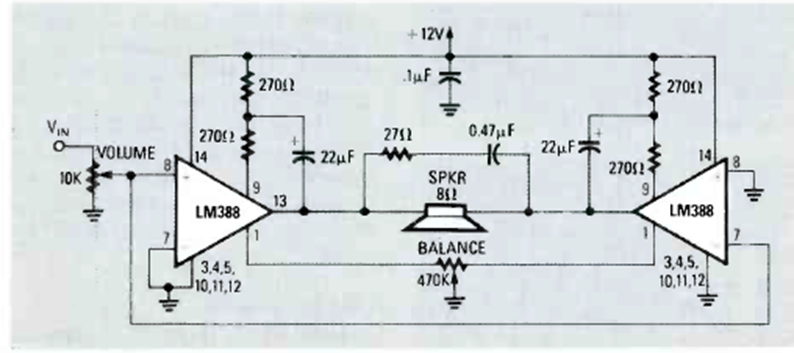

Este circuito de puente está diseñado para altavoces de 8 ohmios que ofrecen una potencia de unos pocos watts. El circuito es de un Radio Electronics de marzo de 1990.




| Clique na imagem para ampliar |
