Detector AM sincronizado (CIR24506S)

Written by: Newton C. Braga
Category: Banco de circuitos

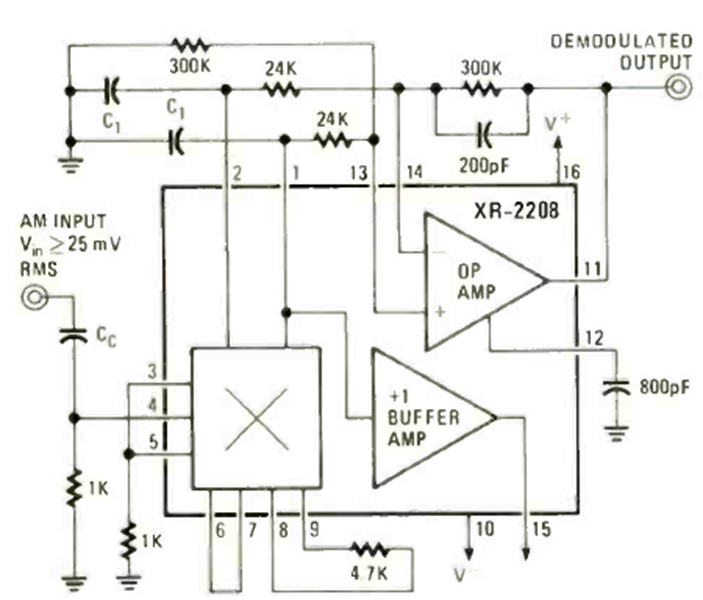

Este circuito fue encontrado en la revista Radio Electronics de abril de 1978. La fuente de alimentación debe ser simétrica y la frecuencia máxima de funcionamiento ronda los 100 MHz.




| Clique na imagem para ampliar |
