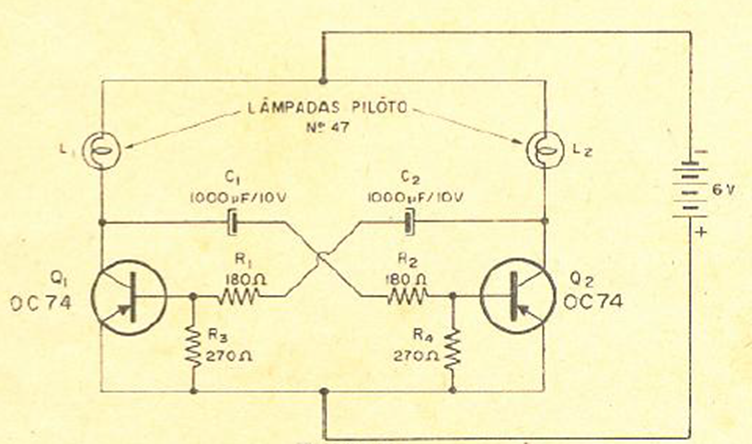

Este circuito intermitente consta de un multivibrador astable con las frecuencias dadas por los capacitores. El circuito es del año 1965 y utiliza bombillas, pero se pueden utilizar LED. La alimentación proviene de 4 pilas.
