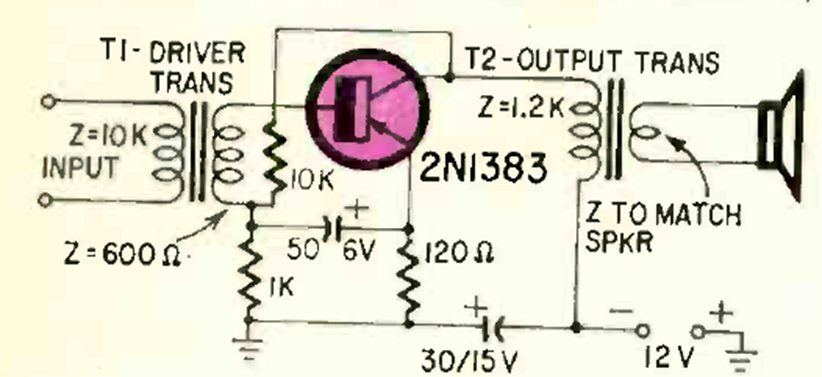

Este circuito es de una Radio Electronics de octubre de 1963. El transistor es un transistor de potencia de la época y se utilizan dos transformadores. La entrada tiene una impedancia de 10k y se alimenta con 12 V.
| Clique na imagem para ampliar |
Este circuito es de una Radio Electronics de octubre de 1963. El transistor es un transistor de potencia de la época y se utilizan dos transformadores. La entrada tiene una impedancia de 10k y se alimenta con 12 V.
