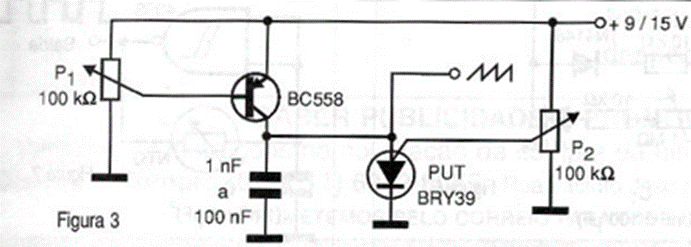

El circuito que se muestra en la figura 3 utiliza un transistor unijuntura programable (PUT) del tipo BRY39 y puede generar frecuencias entre unos pocos hercios y unos cientos de kilohercios. La fuente de alimentación es de 9 a 12 V y el punto de disparo y la linealidad uniforme deben ajustarse en el potenciómetro P2. La frecuencia debe configurarse en P1.
