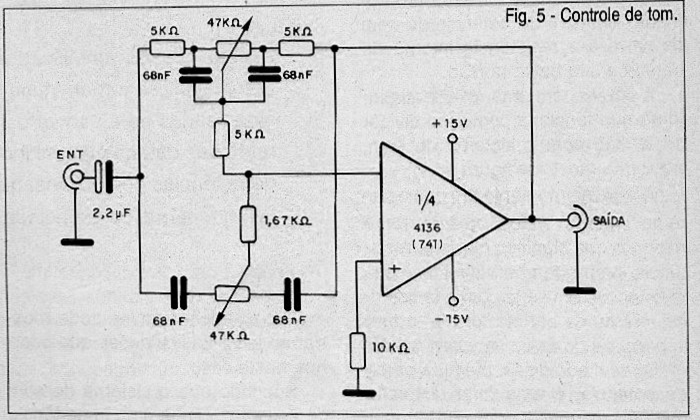

La base de este circuito es 1/4 de un circuito integrado 4136 que en realidad consta de un 741 cuádruple. Podemos usar el 741 para una versión mono, o el original para una versión estéreo. La alimentación debe ser simétrica a 15 V y al tratarse de un circuito de audio, sensible a los ronquidos, se recomienda máximo cuidado con el diseño y las conexiones de entrada y salida de señal.
| Clique na imagem para ampliar |
