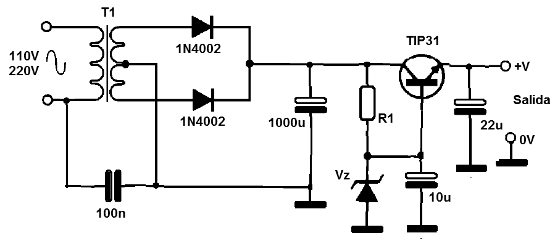

De hecho, la corriente máxima de salida de esta fuente depende del transformador que puede ser 6, 7,5, 9 o 12 V, dependiendo de la tensión deseada y la corriente hasta 1 A. El zener determina la tensión de salida, R1 es 470 ohms y rectificadores son diodos 1N4002 o 1N4004. El transistor debe estar provisto de radiador de calor. La filtración se puede mejorar aumentando el valor de C1.
