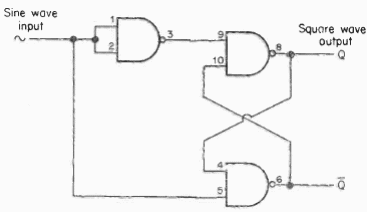

El siguiente circuito muestra como configurar 3 puertas NAND de un 7400 para obtener una señal rectangular de una sinusoidal, el circuito debe ser alimentado con 5V.
Flip flp generador rectangular 7400
El siguiente circuito muestra como configurar 3 puertas NAND de un 7400 para obtener una señal rectangular de una sinusoidal, el circuito debe ser alimentado con 5V.
