El circuito del oscilador es un ICM7556, la versión dual CMOS del 555. La frecuencia depende del condensador y para este circuito con 22 nF ronda los 1 kHz.

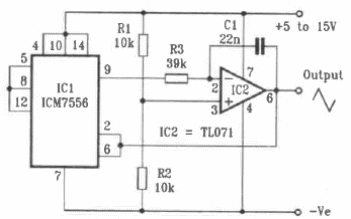

![Generador triangular
Generador triangular](/images/sampledata/cir/CIR20920Sf_0001.gif)
Generador triangular
El circuito del oscilador es un ICM7556, la versión dual CMOS del 555. La frecuencia depende del condensador y para este circuito con 22 nF ronda los 1 kHz.
