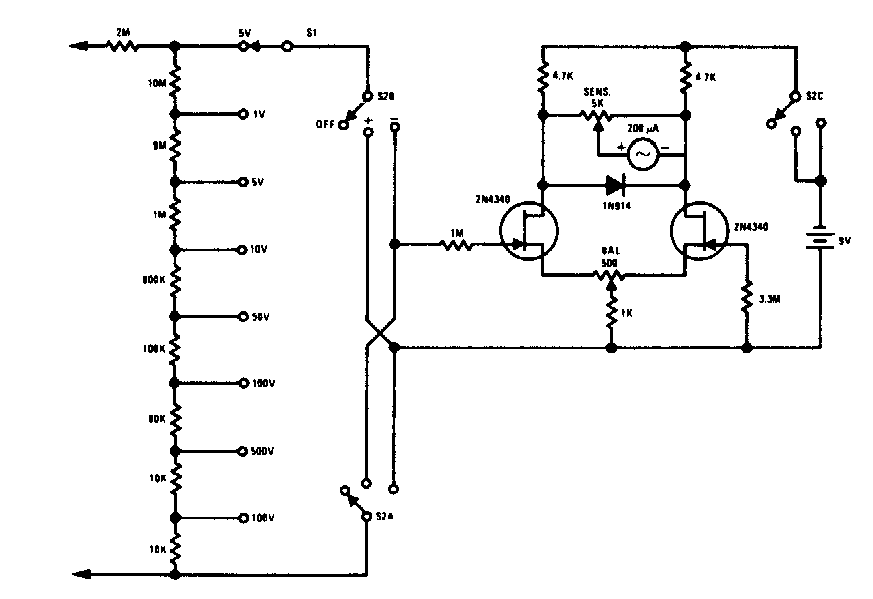

Voltímetro con FET (CIR20379S)

Encontramos este voltímetro de entrada de resistencia ultra alta en documentación de los años 90. Los FET pueden ser tipos comunes como el BF245.

Voltímetro con FET | Haga click en la imagen para ampliar |
