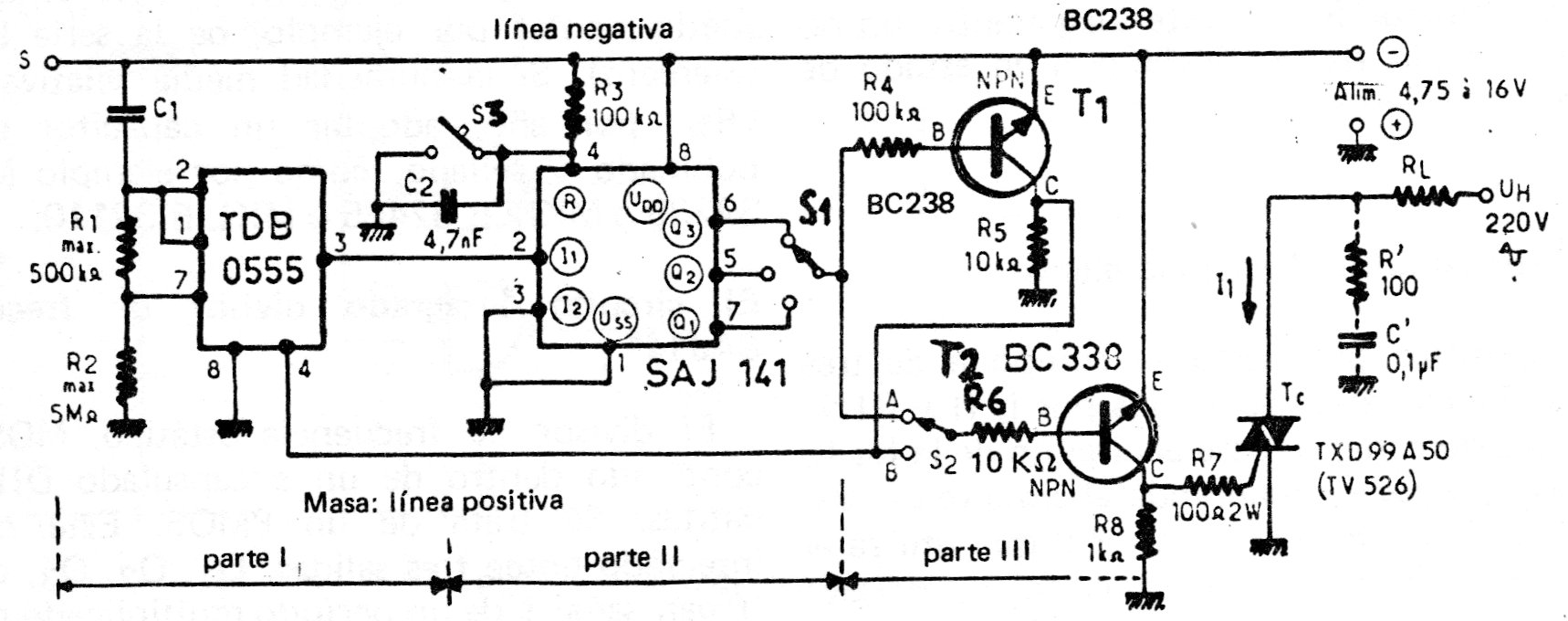

Este temporizador activa cargas de alta potencia alimentadas por la red eléctrica. Los tiempos están dados por C1 y los resistores en serie en el mismo circuito. Los capacitores de 1000 uF permiten obtener intervalos de más de media hora. Se pueden utilizar triacs equivalentes y debe estar equipado con un disipador de calor. Observe que el circuito se diseñó con la línea negativa en la parte superior.
Temporizador con Triac | Haga click en la imagen para ampliar |
