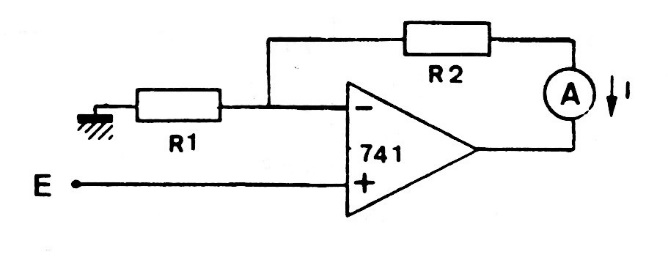

En la figura tenemos una configuración típica con operacional, que puede ser diferente al 741, para la excitación de un galvanómetro la relación entre R2 y R1 determina la ganancia y la corriente de fondo. La fuente de alimentación debe ser simétrica de 3 a 12 V o según el operacional utilizado.
Amplificador para Galvanómetro 741 | Haga click en la imagen para ampliar |
