El amplificador operacional utilizado es el 741, pero la configuración es válida para otros operacionales. La fuente debe ser simétrica y la tensión de salida debe aplicarse a un paso indicador. El circuito es un manual de circuitos integrados lineales. El circuito tiene una característica de no linealidad dada por los diodos.

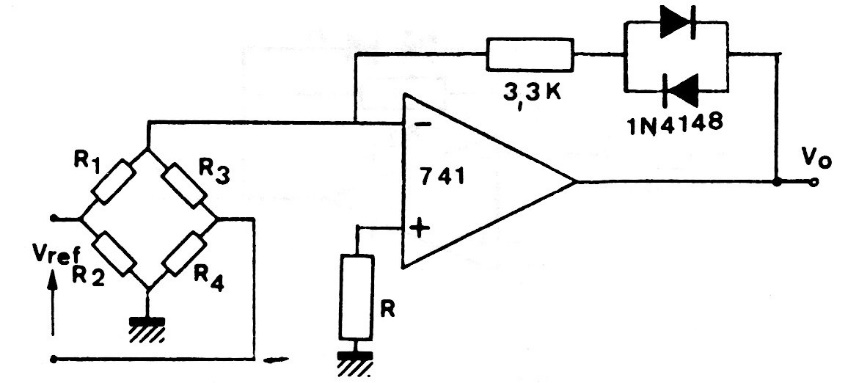

Indicador de equilibrio del puente | Haga click en la imagen para ampliar |
