El circuito integrado utilizado en este pequeño transmisor no es muy común en la actualidad. La bobina tiene sus datos suministrados junto al diagrama y la frecuencia es de 100 MHz. La alimentación se realiza con 3 pilas o 5 V. El circuito está modulado por varicap.

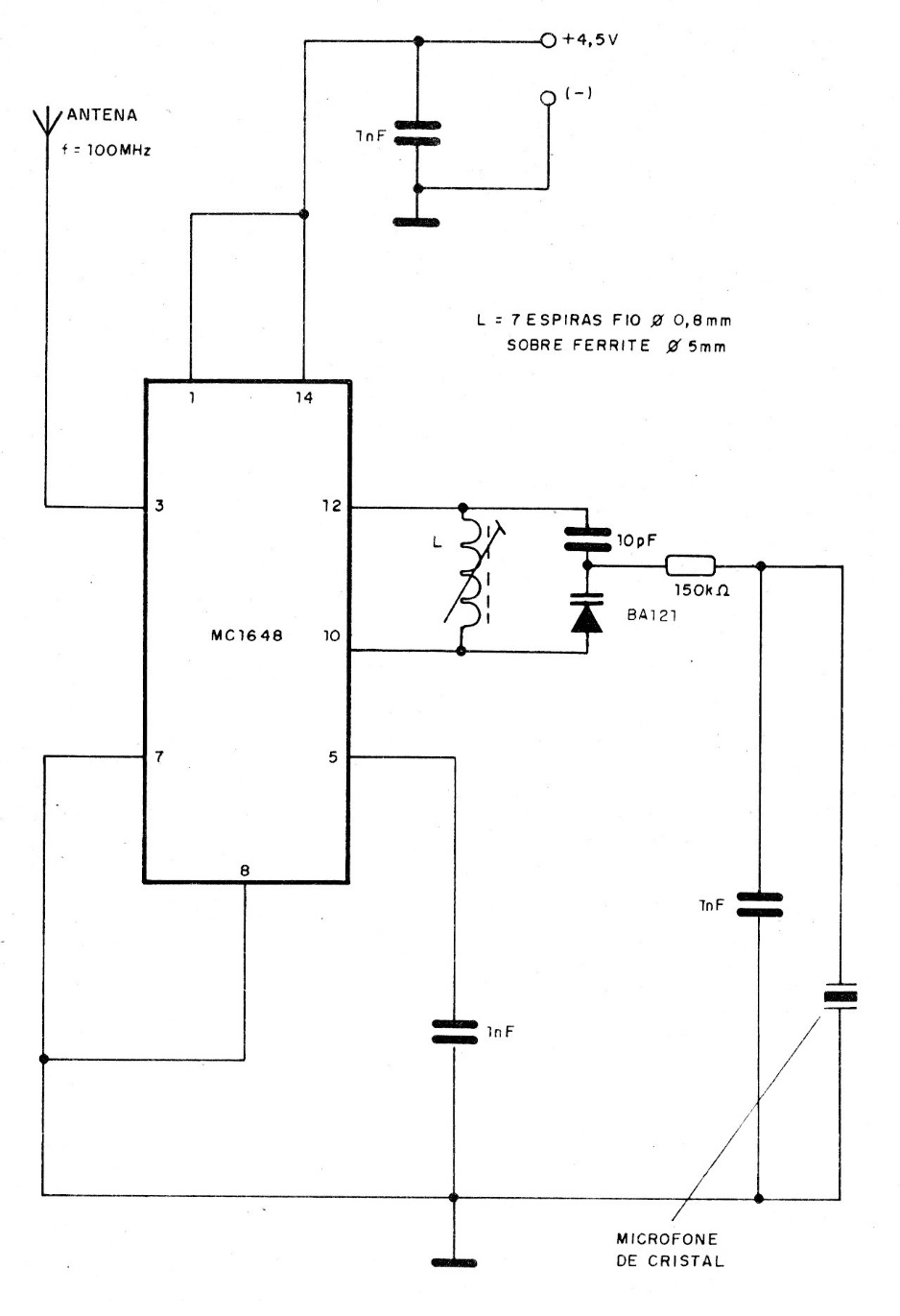

Transmisor con circuito integrado MC1648 | Haga click en la imagen para ampliar |
