Encontramos este circuito en una documentación de los años 90. La bobina tiene sus características dadas al lado del diagrama. La alimentación es proporcionada por una batería de 9 V y un alcance de unas pocas decenas de metros. La modulación se realiza mediante varicap.

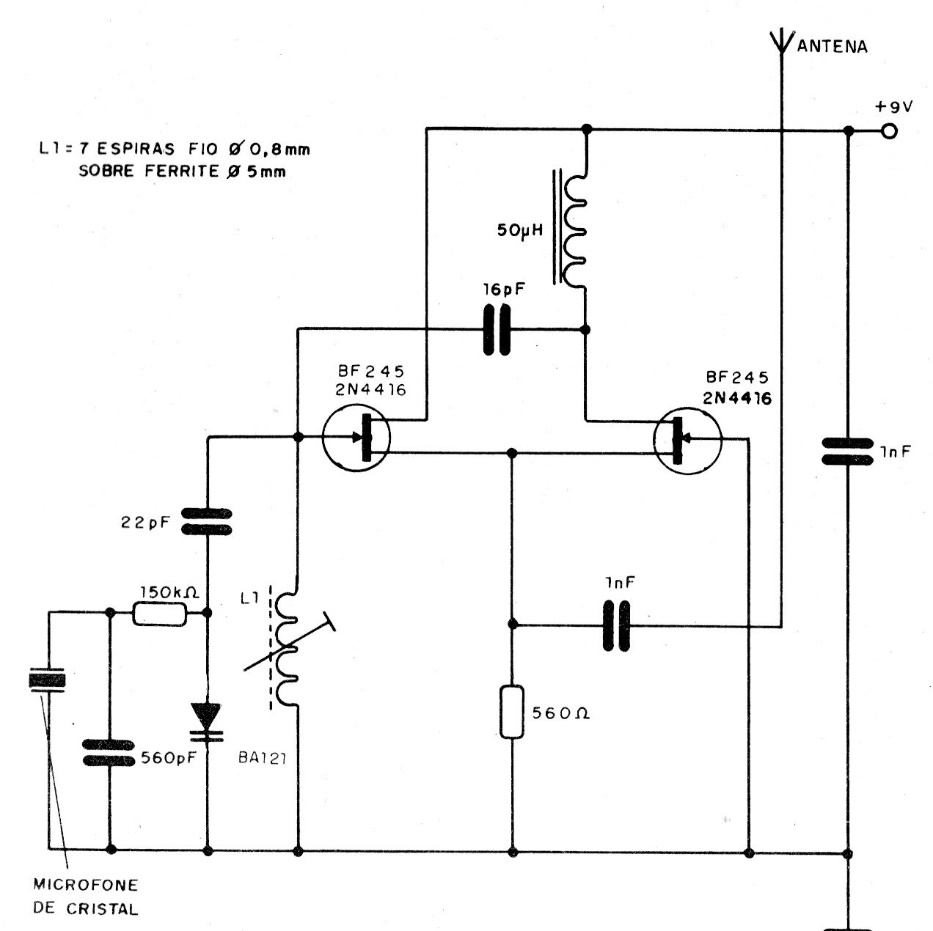

Transmisor con FET 100 MHz
Transmisor con FET 100 MHz | Haga click en la imagen para ampliar |
