Esta versión del circuito del interruptor de relé SCR se encontró en una documentación antigua. En este caso, el relé utilizado es de 12 V y se debe tener en cuenta la caída de 2 V en el SCR. Sin embargo, el circuito puede funcionar con relés para otras tensiones.

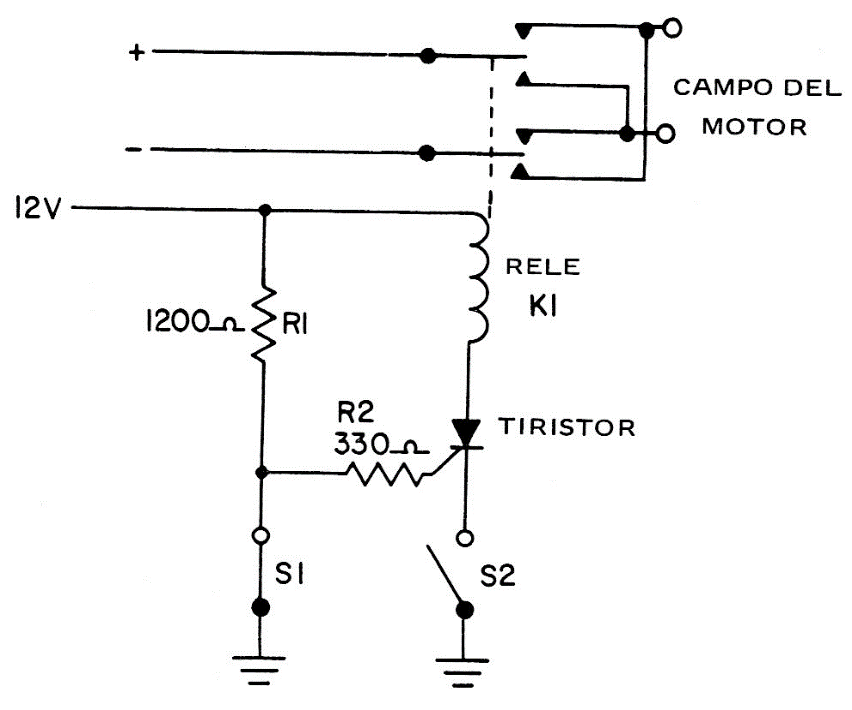

Inversión de motor con relé | Haga click en la imagen para ampliar |
