Este circuito tiene ajustes tanto para el tiempo que la señal está en el nivel alto como en el nivel bajo. Se pueden utilizar inversores o puertas NAND y AND conectados como tales y la potencia puede estar entre 3 y 12 V. La frecuencia media es de 1 kHz. El circuito es de documentación europea de los años 90.

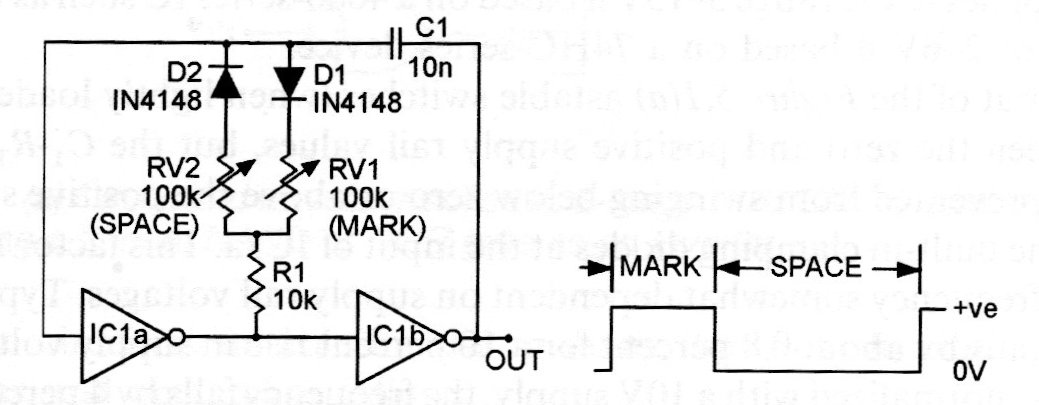

Oscilador CMOS con ciclo activo variable | Haga click en la imagen para ampliar |
