A diferencia del circuito anterior (CIR20012S), este circuito se bloquea después del disparo, incluso si se rehacen los lazos del sensor. El circuito es de documentación estadounidense y el transistor puede ser el BC558. El relé es de 50 o 100 mA dependiendo de la tensión de alimentación es de 6 o 12 V.

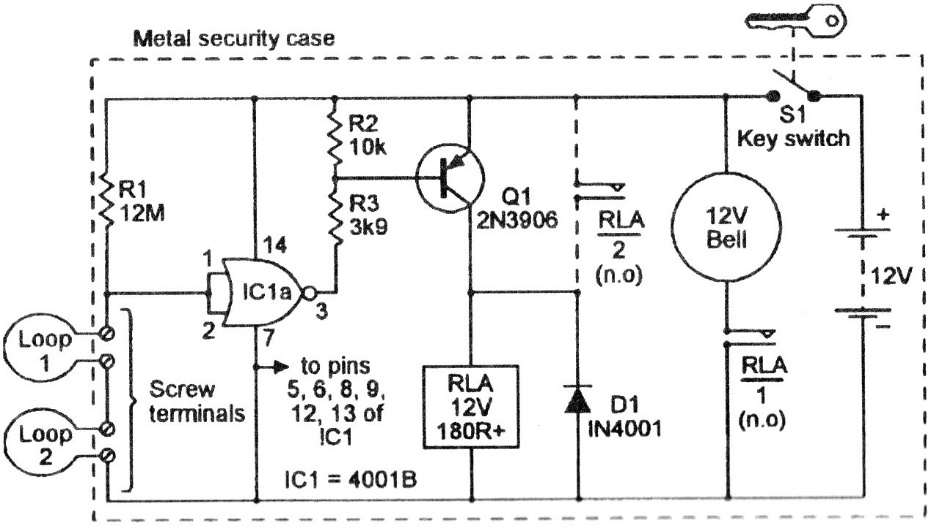

Alarma CMOS con cerradura | Haga click en la imagen para ampliar |
