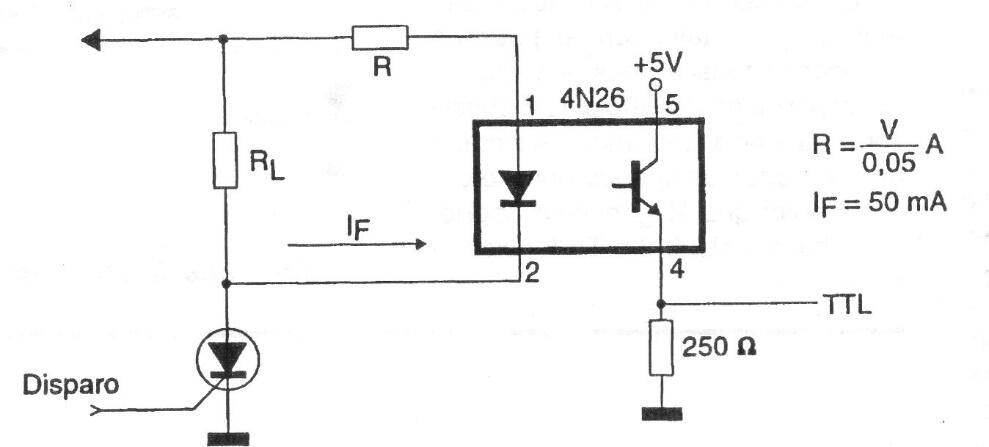

Este circuito está diseñado para activar una puerta TTL o flip-flip de una señal proveniente de un SCR. La resistencia R se calcula de acuerdo con el acoplador y RL es la corriente de carga del SCR. Para un LED de acoplador común, la corriente es de alrededor de 50 mA. El circuito puede actuar como un shield para microcontroladores.
Optoacoplador TTL | Haga click en la imagen para ampliar |
