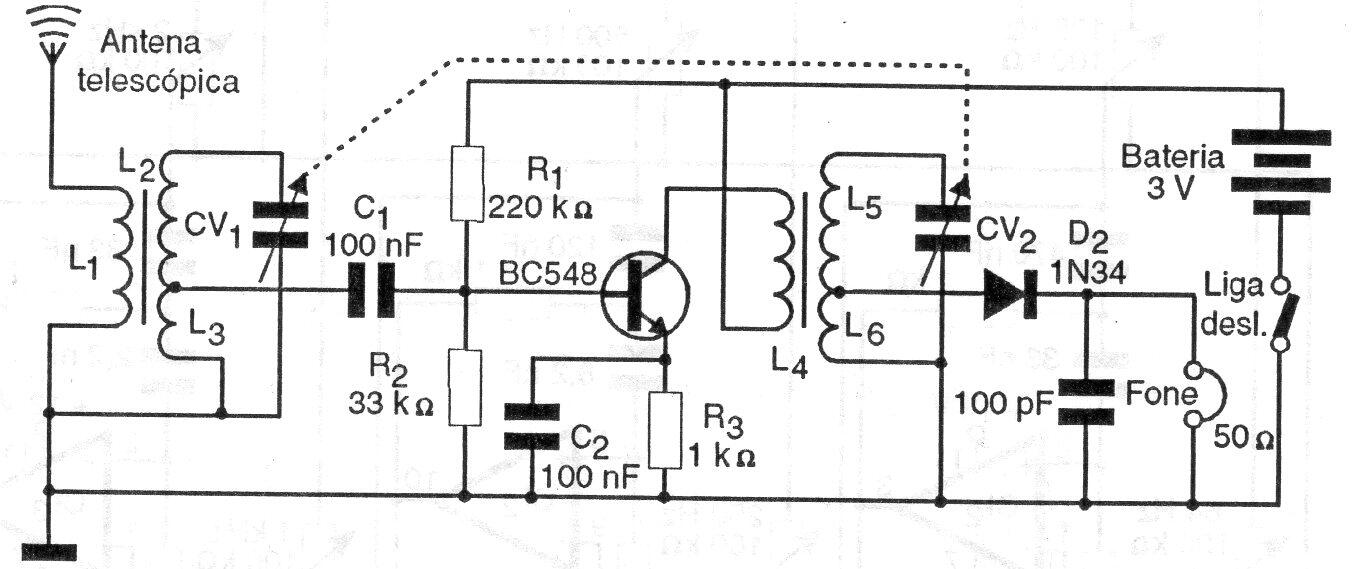

Este buen receptor contiene 6 bobinas envueltas en varillas de ferrita. L1 tiene 20 vueltas de cable 28 y L2 / L3 tiene 80 + 20 vueltas de cable 28 en el mismo núcleo con enchufe en las vigésimas vueltas. L4 tiene 20 vueltas de hilo 20 y L5 / L6 80 + 10 vueltas del mismo hilo. El circuito se escucha en un teléfono de cristal o de alta impedancia con excelente sensibilidad. El capacitor variable es doble para AM.
Receptor AM experimental | Haga click en la imagen para ampliar |
