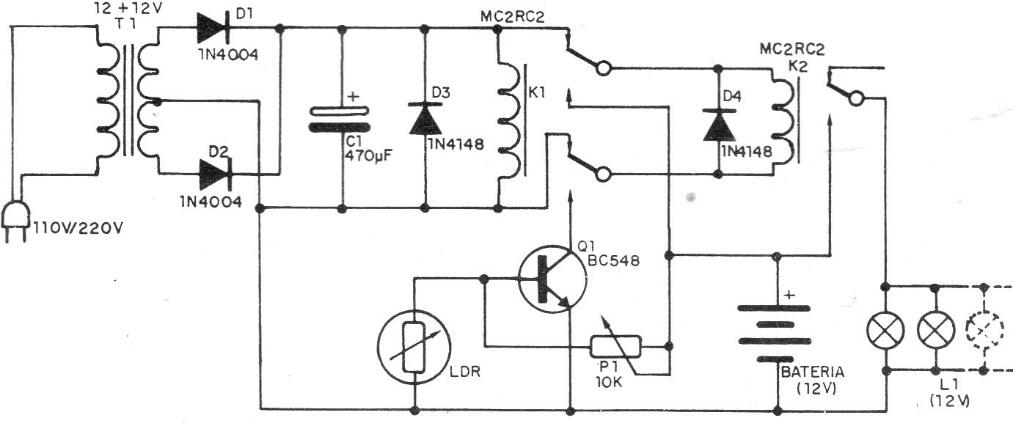

Este circuito es de una documentación técnica de 1987. Consiste en un cargador de batería y un sistema de detección de falta de energía y falta de iluminación que acciona lámparas (o LED) para iluminar un ambiente. La batería es de 12 V y el relé para la misma tensión.
Iluminación de emergencia | Haga click en la imagen para ampliar |
