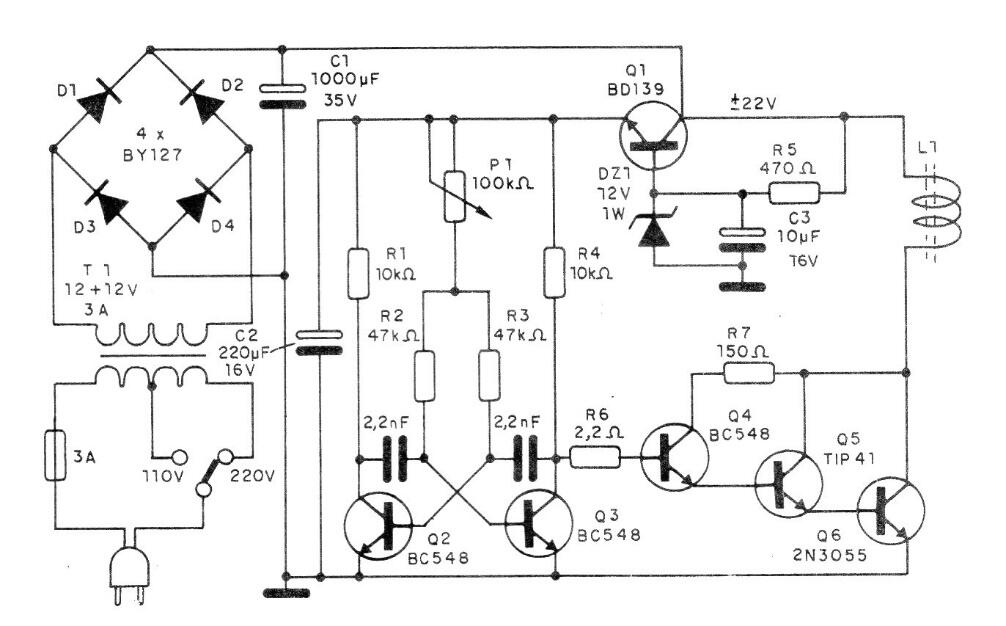

Los transformadores de salida horizontal o flyback ya no se utilizan en la actualidad, ya que solo aparecían en equipos con kinescopios para generar alto voltaje. Sin embargo, si el lector quiere probar uno para un ensamblaje experimental de alto voltaje, puede usar este circuito que se encuentra en una documentación de 1992. La bobina debe conectarse con 5 o 6 vueltas en la parte expuesta del núcleo. Cuando se activa el circuito, debe haber producción de alto voltaje. El 2N3055 debe tener un disipador de calor.
Prueba de flyback | Haga click en la imagen para ampliar |
