El TDA7053 consta de un amplificador estéreo clase B, formado por dos amplificadores conectados en puente (Bridge Tied Load o BTL) para funcionamiento con baja tensión de alimentación (de 15 a menos de 3 V), siendo indicado para aplicación en equipos de audio portátiles. Se presenta en una carcasa DIL de 16 pines. Entre las principales ventajas de este integrado destacamos:

- No se requieren componentes externos

- Tensión de compensación de salida baja (100 mV)

- Distorsión de cruce muy baja

- Baja radiación (factor importante para eliminar la retroalimentación en radios con antenas de ferrita)

- Interruptor de espera (silencio) con un consumo de corriente de solo 1 uA (TDA7053A)

- Excelente rechazo de ondulación (típicamente 40 dB entre 100 Hz y 10 kHz, Rs = 0 ohmios)

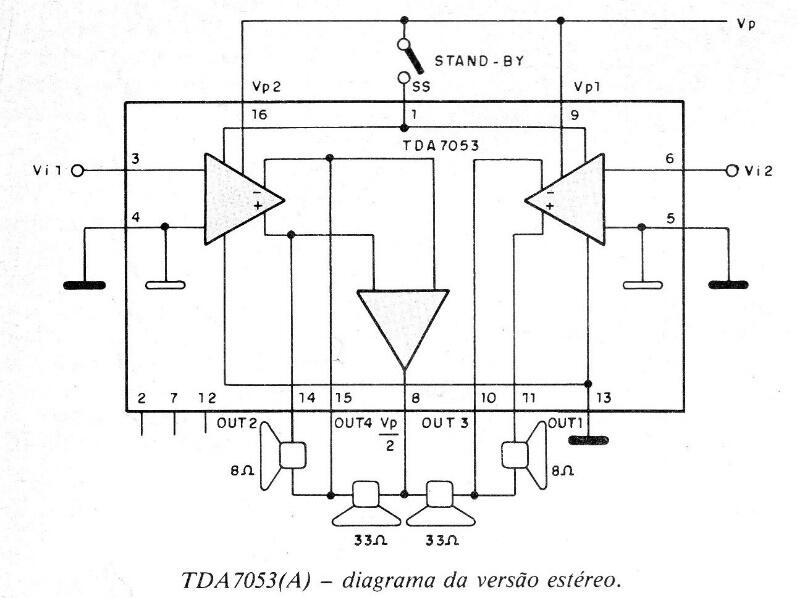

- Ganancia de tensión con realimentación fijada en 40 dB (6 V de alimentación y carga como se muestra en el diagrama), resultando en un excelente equilibrio entre los canales.

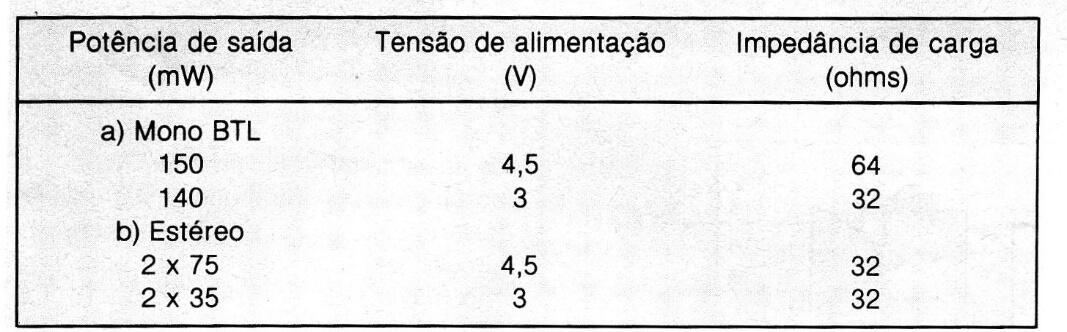

- Protección térmica interna Para una distorsión total del 10% tenemos las características de la tabla:



Amplificador estéreo 2 + 1 W en puente TDA7053
Amplificador estéreo 2 + 1 W en puente TDA7053 | Haga click en la imagen para ampliar |





Amplificador estéreo 2 + 1 W en puente TDA7053
Amplificador estéreo 2 + 1 W en puente TDA7053 | Haga click en la imagen para ampliar |
