Este circuito es propuesto por Motorola y hace uso de un fototransistor con encapsulado propio para su conexión en fibras ópticas plásticas de 1000 micrones. Utilizando un MFOE76 como transmisor, este detector permite el uso de fibras ópticas de hasta 100 metros de longitud en la transmisión de datos TTL. La alimentación es de 5 V y el circuito usa uno de los 4 disparadores disponibles en un 74L8132. La frecuencia de funcionamiento recomendada para el circuito es de 7,5 kHz.

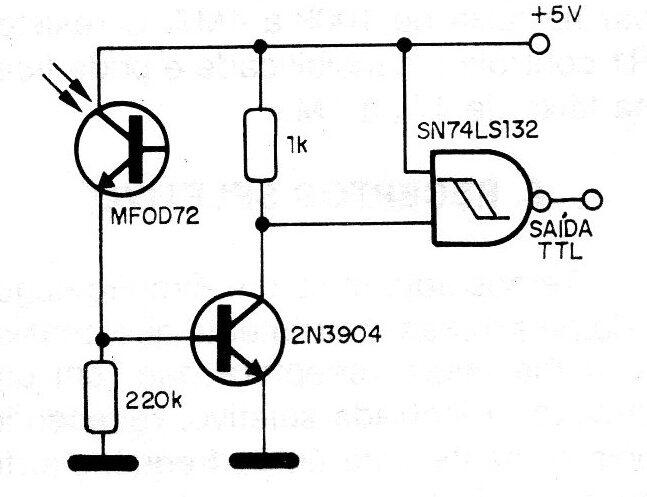

Receptor óptico TTL con fototransistor | Haga click en la imagen para ampliar |
