Este circuito es sugerido por Motorola, empleando un fotodiodo con carcasa diseñada para acoplarse en fibras ópticas plásticas de 1000 micrones. El fotodiodo tiene un tiempo de respuesta de 5 ns y es compatible con el emisor MFOE76 también de MotoroIa. El resistor de 20 k en la entrada de operación puede ser variable para ajustar la sensibilidad del circuito. La corriente en el detector es de 10 A para un cable de 4 metros de largo, utilizando un emisor MFOE76 con una corriente de excitación de alrededor de 50 mA.

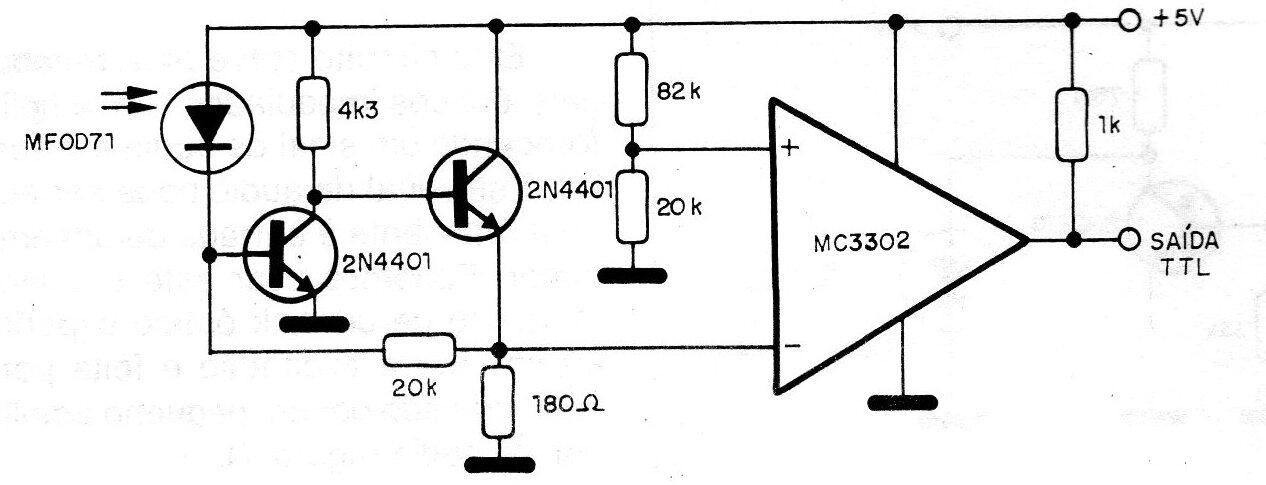

Receptor óptico TTL | Haga click en la imagen para ampliar |
