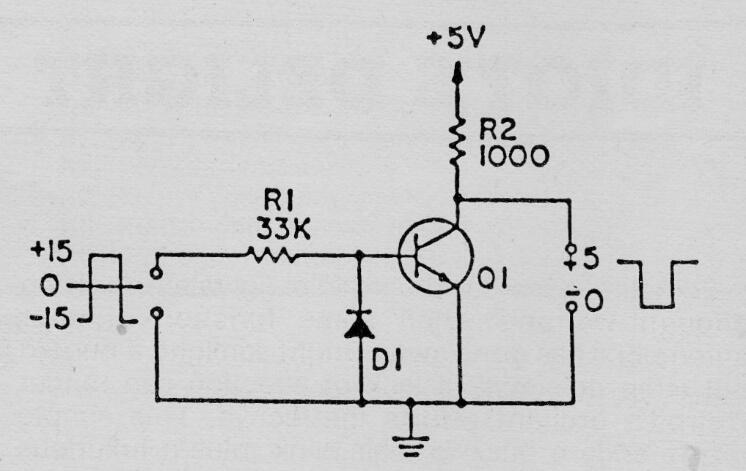

Encontré este circuito en una publicación estadounidense de 1989 llamada Electronics Handbook. El circuito convierte las señales RS232C en señales TTL. El transistor puede ser el BC548 y el diodo 1N4148. La alimentación se suministra con una fuente de 5 V que se puede utilizar desde el equipo con el que se realizará la interfaz.
Convertidor RS232C a TTL | Haga click en la imagen para ampliar |
