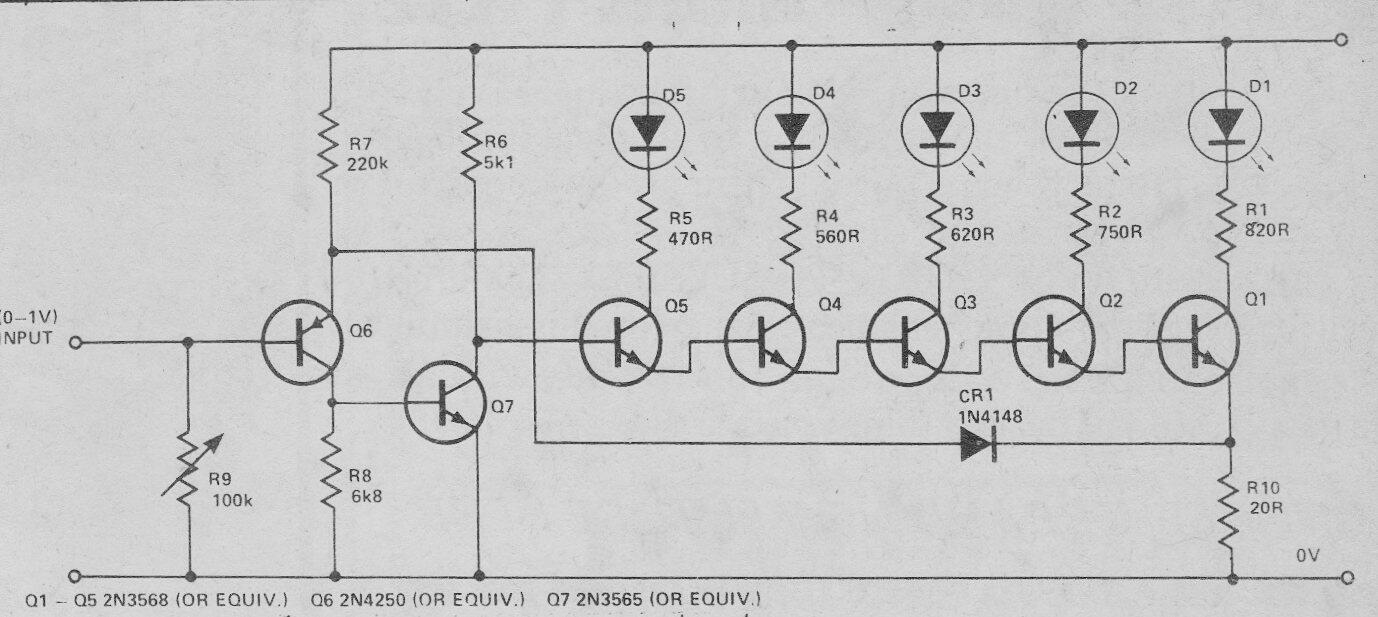

Este circuito es de una publicación de 1978. Puede ensamblarse con transistores BC548 para NPN y BC558 para PNP. Se puede alimentar con tensiones de 9 a 12 V y los LED son habituales. El potenciómetro de 100k en la entrada ajusta la sensibilidad. Es conveniente colocar un resistor de 1k en serie con este componente para no cortocircuitar la entrada.
Bargraph | Haga click en la imagen para ampliar |
