Esta fuente simétrica se obtuvo de una Popular Electronics de febrero de 1979. El transistor Q1 puede ser un TIP31 y Q2 un TIP32. Estos transistores deben montarse en radiadores de calor. El transformador tiene un secundario de 1 A. Los resistores de 30 ohms en serie con los transistores son de 5 W. Se puede usar el valor comercial de 22 ohms o incluso 27 ohms. Los diodos Zener son 400 mW.

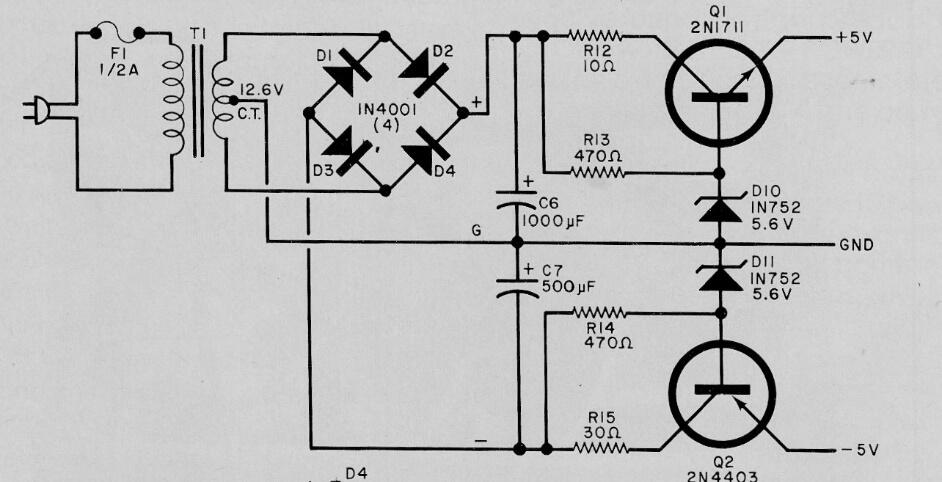

Fuente de alimentación simétrica 5 + 5 V x 1 A | Haga click en la imagen para ampliar |
