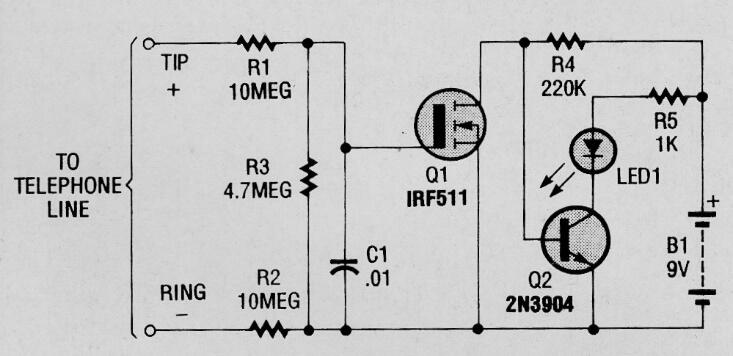

Encontramos este circuito en una Popular Electronics de 1993. El circuito se puede ensamblar con cualquier MOSFET para Q1 y un BC548 para Q2. El circuito indica cuando una línea telefónica analógica está ocupada. El circuito se alimenta con una batería de 9 V y el consumo es mayor solo cuando el LED está encendido.
Indicador de línea telefónica en uso | Haga click en la imagen para ampliar |
