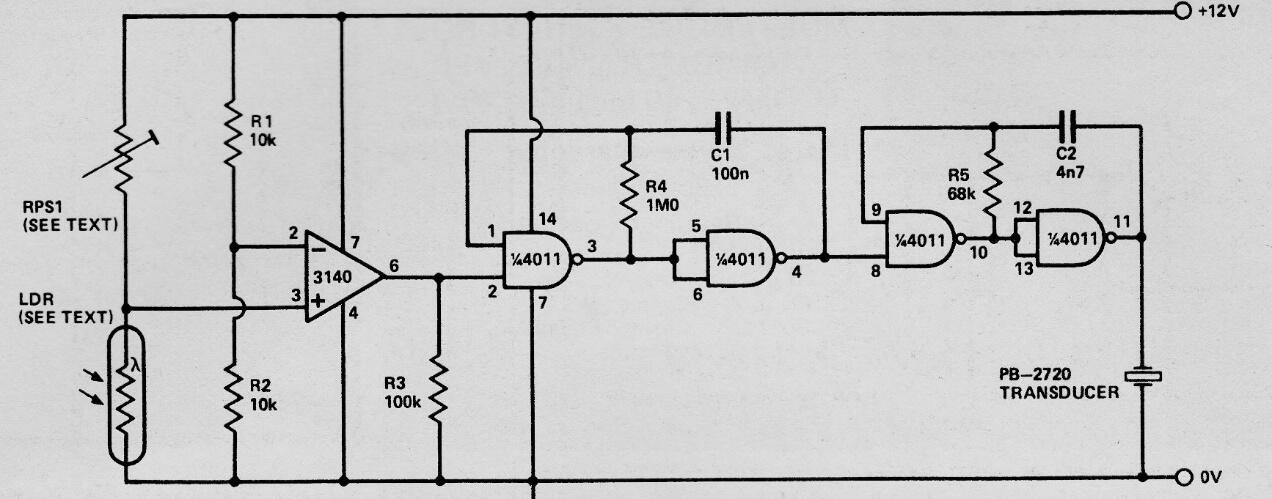

Este circuito se encontró en una publicación inglesa de 1982. El operacional puede ser reemplazado por un equivalente y el potenciómetro de ajuste puede estar entre 47k y 470k dependiendo de la intensidad de la luz en el ambiente de operación. El transductor es una cápsula piezoeléctrica y la alimentación se puede realizar con voltajes de 6 a 12 V, sin problemas. El sensor es un LDR de cualquier tipo.
Llave de sombra con el CA3140 | Haga click en la imagen para ampliar |
