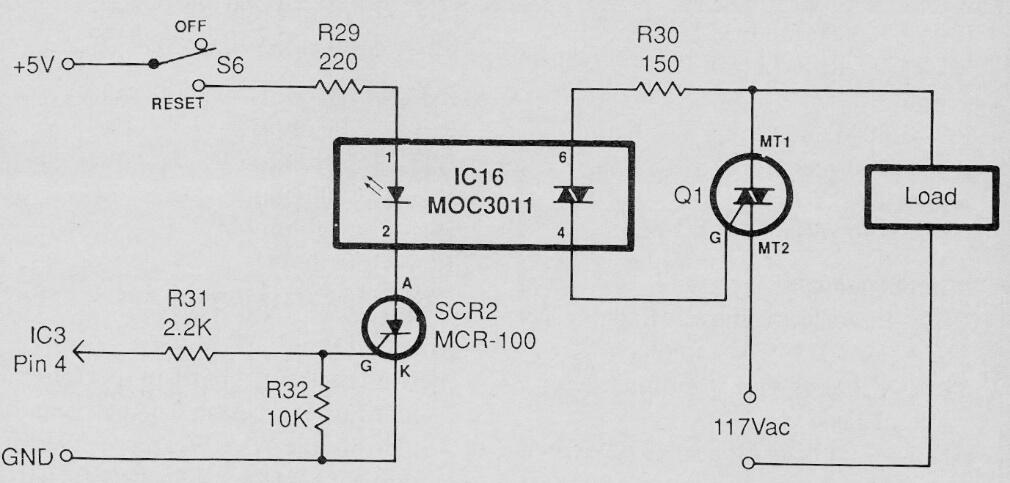

Este circuito de shield es de una revista Modern Electronics de 1990. En el original hay algunos problemas a considerar que la caída de tensión en SCR2, que puede ser un TIC106. Por lo tanto, puede ser necesario utilizar una tensión más alta en la alimentación con el intercambio de R29. El circuito controla directamente una carga en la red de CA de 110 V (117 V) y la potencia depende del triac, que puede ser cualquiera de la serie TIC.
Interfaz optoelectrónica para Triac | Haga click en la imagen para ampliar |
