En este circuito mostramos cómo modular los pulsos producidos por un 555 en frecuencia. El circuito se puede utilizar en un enlace de audio utilizando un NE567 como decodificador. La frecuencia del 555 debe ser de 50 kHz o superior para la modulación en una pista de audio. El transistor también puede ser el BC548. El circuito es de una revista Poptronics de 2000.

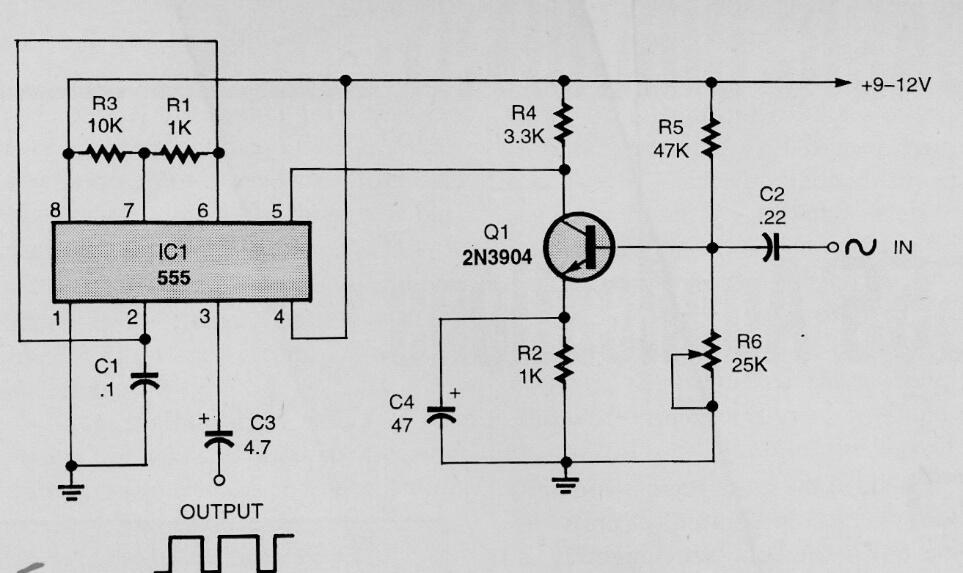

Modulador FM con 555 (2) | Haga click en la imagen para ampliar |
